8. 如图5中,静止在水平桌面上的书重力为$4N$,请用力的图示法表示出它所受到的重力。

答案： 答案略

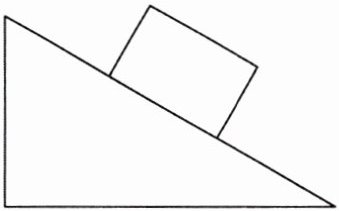

9. 如图6中,静止在斜面上的物体的重力为$6N$,请用力的图示法画出物体受到的重力。

答案： 【解析】：
本题主要考查了力的图示法画重力，需要知道重力的大小、方向和作用点。重力的大小已经给出为6N，方向是竖直向下，作用点在物体的重心上。在画力的图示时，需要选择合适的标度，然后按照力的大小、方向和作用点来画。
【答案】：
首先，确定物体的重心，可以认为物体的重心在其几何中心上。
然后，选择一个合适的标度，比如$1cm$代表$2N$，那么$6N$的重力就应该用$3cm$的长度来表示。
接着，从物体的重心开始，竖直向下画一条带箭头的线段，线段的长度根据标度确定为$3cm$，箭头的方向表示重力的方向，即竖直向下。
最后，在线段的旁边标出重力的大小$6N$。
图略（由于文字描述的限制，无法直接画出图形，但根据以上步骤，可以在纸上或黑板上画出正确的力的图示）。

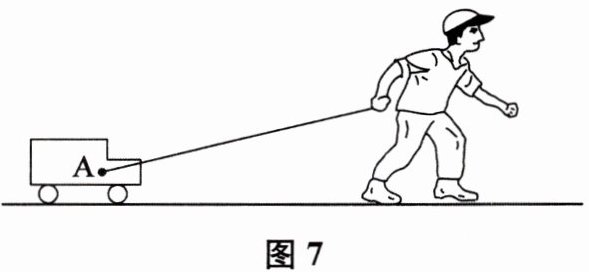

10. 如图7所示,工人用斜向上的力拉着小车向右运动,拉力大小为$100N$,用力的图示法画出这个拉力(作用点在$A$点)。

答案： 解：
1. 确定作用点：在小车的A点处。
2. 选取标度：设1个单位长度代表50N。
3. 画力的方向：从A点出发，沿斜向右上方（与水平方向成适当角度，参考图中绳子方向）画线段，长度为2个单位（表示100N）。
4. 标出力的符号和大小：在线段末端画箭头，标注“F=100N”。
（注：实际作图时需严格按标度和方向绘制，此处文字描述作图步骤。）

11. 用大小$50N$、方向水平向右的推力$F在P$点处推小车,在图8中用力的图示法画出推力。

答案： 【解析】：
本题主要考查力的图示法。力的图示是一种用带箭头的线段来表示力的方法，其中线段的长度表示力的大小，箭头的方向表示力的方向，线段的起点（或终点）表示力的作用点。
在本题中，已知推力$F$的大小为$50N$，方向为水平向右，作用点在$P$点。因此，我们可以按照以下步骤来画出推力的图示：
1. 确定力的作用点：在图中标出$P$点，作为推力的作用点。
2. 选择合适的标度：为了准确地表示力的大小，我们需要选择一个合适的标度。例如，我们可以选择$1cm$长的线段表示$10N$的力。
3. 画出力的图示：根据标度和力的大小，我们可以计算出应该画出多长的线段来表示$50N$的力。在这个例子中，$50N$的力应该用$5cm$长的线段来表示。然后，从$P$点出发，向右画出这条线段，并在线段的末端加上箭头，表示力的方向。
【答案】：
图略（由于文本形式无法直接画出图形，所以这里用“图略”表示）。在实际答题时，应该在图中标出$P$点，从$P$点出发向右画出一条$5cm$长的线段（假设$1cm$表示$10N$），并在线段的末端加上箭头，表示推力$F$的方向为水平向右。

1. 质量分布均匀的圆形薄木板,其重心在圆形薄木板上；质量分布均匀的圆环,其重心不在圆环上。(均选填“在”或“不在”)

答案： 【解析】：
本题考查对重心的理解。重心是物体各部分所受重力的等效作用点，对于形状规则且质量分布均匀的物体，其重心位于物体的几何中心上。对于质量分布均匀的圆形薄木板，其几何中心就是圆心，因此重心在圆形薄木板上。而对于质量分布均匀的圆环，其几何中心虽然也在圆环的圆心，但由于圆环是空心的，所以圆心并不在圆环的实体部分上，即重心不在圆环上。
【答案】：
在；不在

2. 马拉车沿水平路面前进时,下列说法中正确的是(B)
A.马拉车的力小于车拉马的力
B.马拉车的力等于车拉马的力
C.马拉车的力大于车拉马的力
D.只有马拉车的力,没有车拉马的力

答案： 【解析】：
本题考察的是牛顿第三定律，即作用力和反作用力的关系。当两个物体相互作用时，它们之间的作用力和反作用力总是大小相等、方向相反，并且作用在同一条直线上。这是解答此题的关键知识点。
A选项，马拉车的力和车拉马的力是一对作用力和反作用力，根据牛顿第三定律，它们的大小是相等的。所以A选项错误。
B选项，由牛顿第三定律可知，马拉车的力确实等于车拉马的力。所以B选项正确。
C选项，同样根据牛顿第三定律，马拉车的力和车拉马的力大小是相等的，不存在大于的情况。所以C选项错误。
D选项，马拉车的同时，车也在拉马，这两个力是同时存在的。所以D选项错误。
综上所述，正确答案是B选项，即马拉车的力等于车拉马的力。
【答案】：
B

3. 如图9所示,一块厚薄均匀的三角形木板,其重心在(B)
A.三条角平分线的交点

B.三条中线的交点
C.三条高的交点
D.三条中垂线的交点

答案： 【解析】：
本题考查的是对三角形重心位置的理解，在物理学中，厚薄均匀的三角形木板的重心位置在三角形三条中线的交点上，这是因为中线是连接三角形任意两边中点的线段，三条中线交于一点，此点即为重心。
选项A，三条角平分线的交点是三角形的内心，与重心无关，所以A错误。
选项B， 三条中线的交点是三角形的重心，符合题目要求，所以B正确。
选项C，三条高的交点是三角形的垂心，与重心无关，所以C错误。
选项D，三条中垂线的交点是三角形的外心，与重心无关，所以D错误。
【答案】：B
