《2025年5年中考3年模拟九年级科学全一册浙教版》

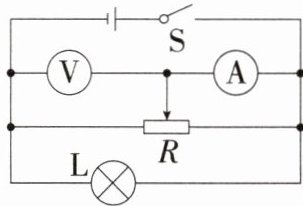

1.「2025兰溪实验中学段考」如图所示,电源电压不变,闭合开关,在保证电路安全的情况下,变阻器的滑片由中点向右移动的过程中,下列判断正确的是(C)

A.小灯泡亮度变暗
B.电压表示数变大
C.电流表示数变小
D.电路总功率变大

答案： 1. C 由图可知，灯泡与滑动变阻器并联在电路中，电压表测电源电压，电流表测通过滑动变阻器的电流。因为电源电压保持不变，所以闭合开关后，滑片向右移动时电压表的示数不变，故B错误。滑片由中点向右移动的过程中，滑动变阻器接入电路的电阻变大；根据$I = U/R$可知，通过滑动变阻器的电流减小，即电流表的示数减小，故C正确。由于并联电路中各支路互不影响，所以滑片由中点向右移动的过程中，通过灯泡的电流不变，其两端的电压也不变；由$P = UI$知小灯泡的实际功率不变，则灯泡的亮度不变，故A错误。滑片由中点向右移动的过程中，通过滑动变阻器的电流减小，通过灯泡的电流不变；由并联电路的电流特点可知干路中的电流变小；因电源电压不变，则根据$P = UI$可知，整个电路的功率减小，故D错误。故选C。

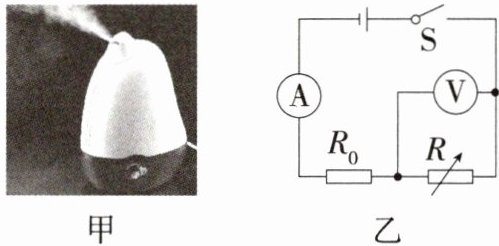

2.「2025江苏盐城秀芙中学模拟」如图甲所示为一个超声波加湿器,图乙是其内部湿度监测装置的简化电路图。$R_{0}$是定值电阻,湿敏电阻$R$的阻值随环境湿度的增大而增大。当环境湿度增大时,则(C)

A.电流表示数增大
B.电压表示数减小
C.电压表与电流表示数之比增大
D.电路的总功率变大

答案： 2. C 由图乙可知定值电阻$R_{0}$与湿敏电阻$R$串联，电压表测量湿敏电阻$R$两端电压，电流表测电路中的电流。当环境湿度增大时，湿敏电阻$R$的阻值增大，电路的总电阻增大；由欧姆定律可知电路中的电流减小，即电流表的示数减小；根据$U = IR$知，定值电阻两端电压减小；根据串联电路的电压特点可知，湿敏电阻$R$两端电压增大，即电压表的示数增大，故A、B错误。由欧姆定律可知，电压表与电流表示数之比等于湿敏电阻$R$的阻值，则湿敏电阻$R$的阻值增大，电压表与电流表示数之比增大，故C正确。电源电压不变，电路中的电流减小，由$P = UI$可知电路的总功率减小，故D错误。故选C。

3.「2025杭州上城期中」如图所示是测量小灯泡电功率的电路图,电源电压恒为6V,电流表量程为0~0.6A,电压表量程为0~3V,滑动变阻器规格为“50Ω 1A”,小灯泡规格为“2.5V 0.625W”。若不考虑小灯泡阻值随温度的变化,小灯泡两端电压不允许超过额定值,闭合开关,下列说法正确的是(C)

A.滑片向右滑动电流表示数变小,电压表示数变大
B.电路中能安全通过的最大电流是0.6A
C.电路的最大电功率是1.5W
D.电路的最小功率是0.72W

答案： 3. C 由图知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测灯泡两端电压；当滑动变阻器滑片向右滑动时，变阻器接入电路中的电阻变大，根据欧姆定律可知电路中的电流变小，即电流表示数变小；根据$U = IR$可知灯泡两端电压变小，即电压表示数变小，故A错误。灯泡的额定电流$I_{额} = P_{额}/U_{额} = 0.625W/2.5V = 0.25A$；因串联电路中各处的电流相等，且滑动变阻器规格为“$50Ω 1A$”，电流表的量程为$0\sim 0.6A$，所以电路中的最大电流为$I_{最大} = 0.25A$，故B错误。该电路的最大功率$P_{最大} = UI_{最大} = 6V×0.25A = 1.5W$，故C正确。当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路中各元件安全，电路的总功率最小，小灯泡的电阻$R_{L} = U_{额}^{2}/P_{额} = (2.5V)^{2}/0.625W = 10Ω$，电路中的最小电流$I_{最小} = U/R_{最大} = 6V/(50Ω + 10Ω) = 0.1A$，电路的最小功率$P_{最小} = UI_{最小} = 6V×0.1A = 0.6W$，故D错误。故选C。

4.「2025江苏昆山期末」某同学设计了一个身高、体重测量仪,电路如图所示。改装后的电压表、电流表的刻度分别显示身高和体重的大小,压敏电阻$R$的阻值随压力增大而减小,$R_{1}$为定值电阻,滑片$P$随身高增高而上滑。体检者体重越大,电路消耗的总电功率越大；改装后电压表(填“电压表”“电流表”或“两者”)的刻度是均匀的。

答案： 4. 答案 越大 电压表
解析 由电路图可知$R$、$R_{1}$串联再与$R_{0}$并联，电压表测滑片$P$下方电阻丝两端电压，电流表测$R_{1}$、$R$所在支路的电流。当体重越大时，压敏电阻受到的压力越大，由压敏电阻$R$的阻值随压力增大而减小可知，$R$的阻值变小，$R$与$R_{1}$的总电阻变小；$R$、$R_{1}$所在支路两端电压与$R_{0}$所在支路两端电压相等且等于电源电压，由$I = U/R$可知，通过$R$与$R_{1}$的电流变大；由于通过$R$与$R_{1}$的电流变大，通过$R_{0}$的电流不变，所以干路的电流变大；由$P = UI$知电路的总功率变大。因电压表的内阻很大，在电路中相当于断路，所以人的身高变化即滑片移动时，$R_{0}$接入电路中的电阻不变，通过的电流不变；根据$U = IR$可知，电压表的示数与电压表并联部分的电阻的大小成正比，所以将电压表改装成的身高测量仪的刻度是均匀的。

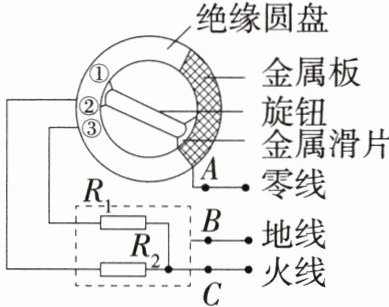

5.「2025温州二中模拟」如图所示是一个电烤箱的工作原理图,它用一个旋转开关可以实现高温挡和低温挡的工作要求,转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。
(1)如图所示位置,旋钮将金属触点①②与右边的金属板连通,则电热器处于______低温挡工作。
(2)若在电路中$A$、$B$、$C$三处选择一处安装一个“限高温开关”保护电路,则此开关应安装在______$C$处。
(3)电烤箱高温挡的额定功率为1000W。该电烤箱在高温挡工作10min消耗电能______$6×10^{5}$J。

答案： 5. 答案 （1）低温 （2）$C$ （3）$6×10^{5}$
解析 （1）当旋钮开关旋到位置①②时，电路为$R_{2}$的简单电路，电路中的总电阻较大；当旋钮开关旋到位置②③时，$R_{1}$和$R_{2}$并联，电路中的总电阻最小；根据$P = U^{2}/R$可知，当旋钮开关旋到位置①②时，电热器处于低温挡；当旋钮开关旋到位置②③时，电热器处于高温挡。（2）根据家庭电路中的开关必须接火线可知，安装一个“限高温开关”保护电路要切断火线，故应接在$C$处。（3）处于高温挡工作$10min$消耗的电能$W = P_{高}t = 1000W×10×60s = 6×10^{5}J$。
