《2025年5年中考3年模拟九年级科学全一册浙教版》

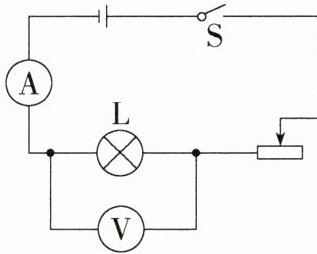

1. 为测量一只标有“2.5 V”的小灯泡的额定功率,某实验小组设计了如图所示的电路图。所用实验器材有：电源(电压恒为6 V)一个、开关一只,小灯泡电阻约为10 Ω,其他可选用的器材有：
①电压表(量程0~3 V)
②电压表(量程0~15 V)
③电流表(量程0~0.6 A)
④电流表(量程0~3 A)
⑤规格为“10 Ω 2 A”的滑动变阻器
⑥规格为“20 Ω 2 A”的滑动变阻器
为了完成实验,可选择的实验器材组合是(C)

A. ①③⑤
B. ②④⑥
C. ①③⑥
D. ②④⑤

答案： C 灯泡的额定电压为2.5V，所以电压表应选择0~3V的量程，选择①；灯泡的电阻大约为10Ω，所以灯泡正常发光时电流大约为$I = U/R = 2.5V/10Ω =$0.25A，所以电流表应选择0~0.6A的量程，选择③；当灯泡正常发光时，滑动变阻器接入电路的阻值应为$R_{滑}=U_{滑}/I = (6V - 2.5V)/0.25A = 14Ω ＞ 10Ω$，所以应选择规格为“20Ω 2A”的滑动变阻器，选择⑥。故选C。

2. 在“伏安法测电功率”的实验中,滑动变阻器不能起到的作用是(A)
A. 改变被测灯泡的额定功率
B. 改变被测灯泡两端的电压
C. 改变电路中的电流
D. 保护电路

答案： A 滑动变阻器在实验中首先起到保护电路的作用，所以D正确；通过改变滑动变阻器接入电路的电阻，还可以改变电路中的电流及灯泡两端的电压，所以B、C正确；灯泡的额定功率是不变的，其实际功率随着实际电压的改变而改变，所以A错误；故选A。

3. 在“测定小灯泡的功率”的实验中,某同学电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表示数虽然有变化,却都达不到灯泡的额定电压值,其原因可能是(C)
A. 变阻器的电阻太大
B. 电压表的量程太大
C. 电源电压太低
D. 电流表的量程太大

答案： C 在其他元件规格符合要求的情况下，滑动变阻器最大阻值太大，可通过减小滑动变阻器连入电路的阻值，使电压表示数能达到灯泡的额定电压值，A不符合题意；电压表、电流表的量程大小不会对电路造成影响，B、D不符合题意；如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0，电压表示数也不会达到灯泡的额定电压值，C符合题意。故选C。

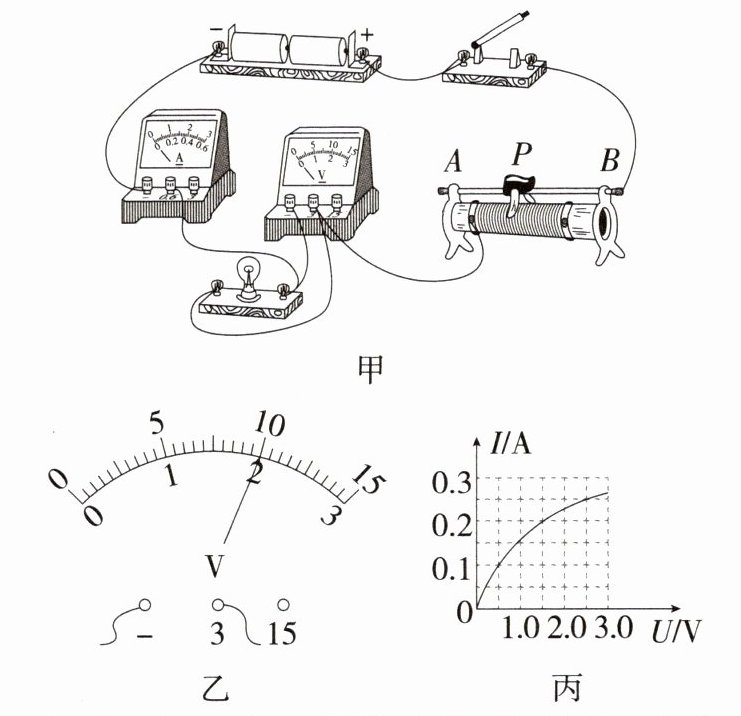

4. 为测定小灯泡的额定功率,小柯利用电压恒为3伏的电源、滑动变阻器、标有“2.5 V”字样的小灯泡等器材,按图甲方式连接电路进行实验。

(1) 闭合开关,小柯将滑动变阻器的滑片移到某一位置后,电压表示数如图乙所示,此时电压大小为______V。为了使小灯泡正常发光,需将滑动变阻器的滑片向______(填“A”或“B”)端移动。
(2) 根据图丙可知,该小灯泡的额定功率为______W。
2 A 0.625

答案： 答案 （1）2 A （2）0.625
解析 （1）闭合开关，移动滑动变阻器的滑片P到某一位置，电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，其示数为2V，小于灯泡的额定电压2.5V，为了测得小灯泡的额定功率，应增大灯泡两端的电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据串联电路分压规律可知，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器的滑片P向A端移动，使电压表的示数为2.5V；（2）由图丙可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.25A，则小灯泡的额定功率为$P = UI = 2.5V×0.25A = 0.625W$。

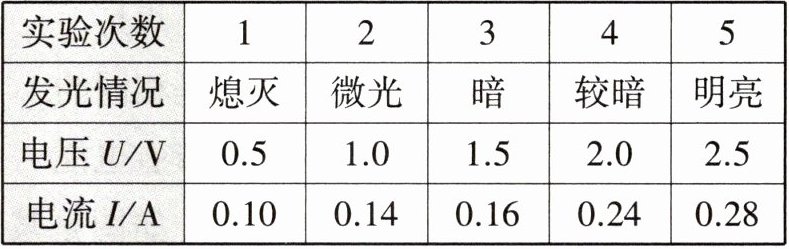

5. 为了测量一只额定电压为2.5 V的小灯泡的额定功率,某同学设计了如图所示的电路,实验中电源电压保持3 V不变,闭合开关,调节滑动变阻器,得到的实验数据如表。下列说法正确的是(D)


A. 多次实验的目的是减小误差
B. 小灯泡的额定功率为0.48 W
C. 实验前未闭合开关时,小灯泡的电阻可能为6 Ω
D. 第1、2两次实验,滑动变阻器接入电路的电阻的改变量大于小灯泡电阻的改变量

答案： D 在测量小灯泡电功率实验中，多次测量的目的是寻找普遍规律，故A错误；小灯泡两端的电压为额定电压2.5V时，流过的电流为0.28A，则小灯泡的额定功率$P_{额}=U_{额}I_{额}=2.5V×0.28A = 0.7W$，故B错误；由表中数据可知，灯泡不亮时，电压为0.5V，电流为0.10A，此时灯泡的电阻为$R_{L}=\frac{U_{L}}{I_{L}}=\frac{0.5V}{0.10A}=5Ω$，而未闭合开关时灯丝温度更低，电阻更小，故C错误；当灯泡两端的电压为0.5V时，电路中的电流为0.10A，滑动变阻器两端的电压为$U_{P}=U - U_{L}=3V - 0.5V =$2.5V，根据$R=\frac{U}{I}$可分别算出灯L电阻$R_{L}=5Ω$，变阻器接入电路中的电阻$R_{P}=25Ω$；当灯泡两端的电压为1.0V时，通过电路的电流为0.14A，变阻器两端电压为3V - 1.0V = 2V，同理可算出灯泡电阻约为7.1Ω，变阻器接入电路的电阻约为14.3Ω，灯泡电阻改变量约为$\Delta R_{L}=7.1Ω - 5Ω = 2.1Ω$，变阻器接入电路中电阻改变量约为$\Delta R_{P}=25Ω - 14.3Ω = 10.7Ω$，故滑动变阻器接入电路中电阻的改变量大于小灯泡电阻的改变量，D正确，选D。
