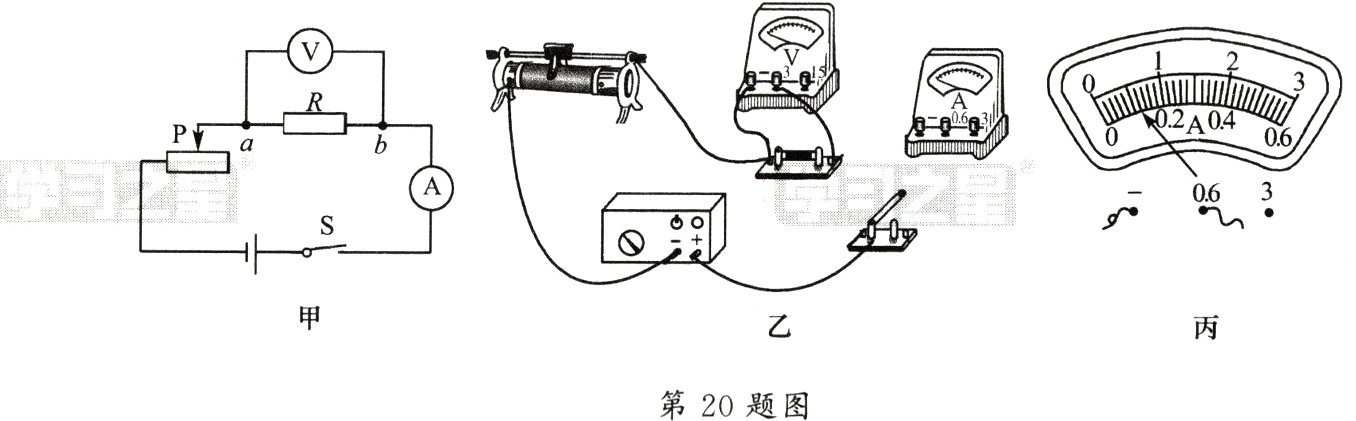

20. ★星改编(6分)已知电流与电压、电阻有关。在探究“电流跟电阻的关系”实验中,设计电路如图甲所示。

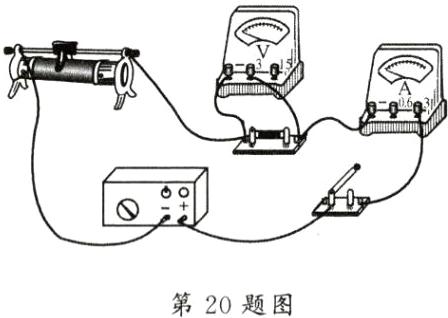

(1)请根据图甲电路图,用笔画线代替导线将如图乙所示的实物电路连接完整(导线不允许交叉)。
(2)实验台上有5 Ω、10 Ω、15 Ω、20 Ω、25 Ω、30 Ω六个定值电阻,按照如图甲所示的电路,将5 Ω的定值电阻连入电路后,先要用开关___,发现电路连接正确后,闭合开关,接着将滑片从阻值最大端滑向阻值最小端,记录此时电流表示数的最大值,下一步将开关断开后,更换定值电阻,重复上述步骤,如果看到_____现象,就可以将电流表的量程换为小量程。
(3)实验中,多次改变R的阻值后,调节滑动变阻器的目的是_______。实验数据如下表所示,其中第5次实验电流表的示数如图丙所示,其读数为_____ A。

(4)根据数据,得出的实验结论是_____________________________。

答案：

(1)如图所示。

(2)试触;电流表的最大值不超过0.6A
(3)保持定值电阻两端的电压不变;0.12
(4)电压一定时，电流与电阻成反比
