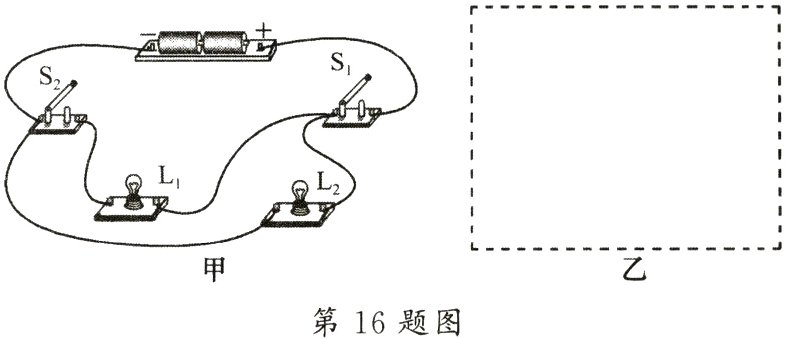

16.(2分)根据如图甲所示的实物图，在图乙虚线框中画出对应的电路图。
　　　　　　　　　　　　

答案：
如图所示。
　　　　　　　　

17.(4分)将图甲中的各电路元件连接起来,并在图乙虚线框中画出对应的电路图。要求:L₁和L₂并联，开关控制整个电路，电流表A₁用小量程测量通过L₂的电流，A₂用大量程测量干路电流。
　　　　　　　

答案：
如图所示。
　

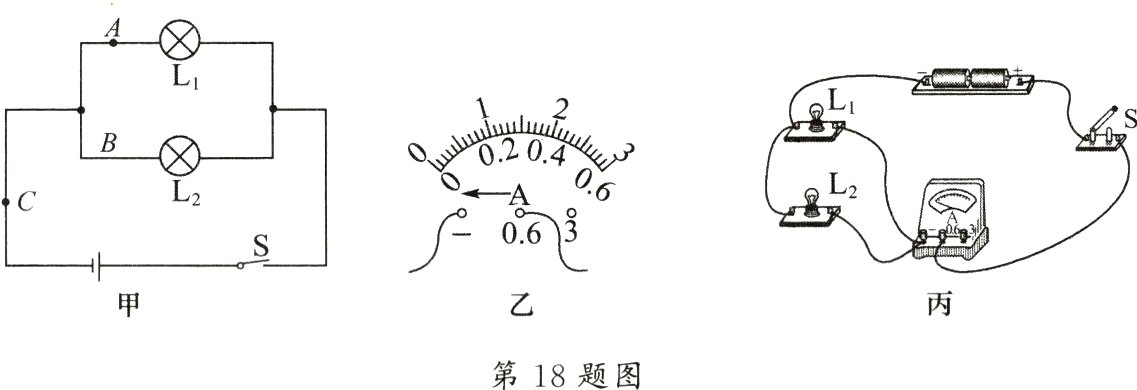

18.(8分)在探究“并联电路的电流规律”的实验中，实验时按照图甲连接好电路后。
　　　　　　　　
(1)闭合开关发现两灯都亮，但由于连线较乱，一时无法检查两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯连成了串联，小明的方法是________(选填“正确"或“错误”)的,理由是______________________________。
(2)若在某次测量时，按图甲连好电路闭合开关前，发现电流表的指针位置如图乙所示，则应该______________________________;排除问题后闭合开关，发现指针又偏向图乙位置，其原因是______________________________。
(3)纠正(2)中的错误后，分别测出A、B、C三处的电流值，如表所示。由此得出结论:并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是______________________________(写出一条)。
　　　　　　　　　　　　　　　　　
(4)小军连接了如图丙所示的实物连接图，此时，电流表测的是________(选填“L₁”"L₂”或“干路")的电流。若要测灯L₁的电流，请你在图上只改动一根导线，完成电路的连接。(在需要改动的导线上打“×”,再画出重新连接后的导线)

答案：

(1)错误;可能是并联，拆掉的电线是干路上的
(2)将电流表调零;电流表的正、负接线柱接反了
(3)只做一次实验，结论不具有普遍性
(4)干路;如图所示。
