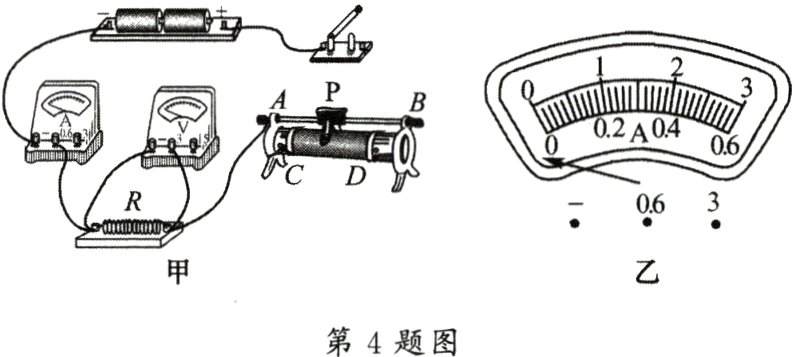

4.8教材P75素材变式在探究“电流与电压的关系”的实验中，图甲为蓓蓓设计的电路:
　　　　
　(1)请用笔画线代替导线，在图甲中完成电路连接,要求滑片P 向右端滑动时,电流表的示数变大。
　(2)蓓蓓在连接电路前发现电流表的指针位置如图乙所示,则应该_______。连接好电路后蓓蓓闭合开关,发现电流表的指针又处于图乙位置，原因是_______。
　(3)蓓蓓通过实验记录电流表、电压表的示数如下表所示。（$R = 10\ \Omega$）
|实验次数|1|2|3|4|5|6|
|----|----|----|----|----|----|----|
|电压$U/V$|1.0|1.2|1.4|1.6|1.8|2.0|
|电流$I/A$|0.10|0.12|0.14|0.16|0.40|0.20|
对表中的数据进行分析，你认为错误的数据是________（填实验次数），排除错误数据，可归纳得出的结论是______________________________。
　(4)如果蓓蓓想用此电路继续探究“电流与电阻的关系”,需要控制__________________一定。

答案：

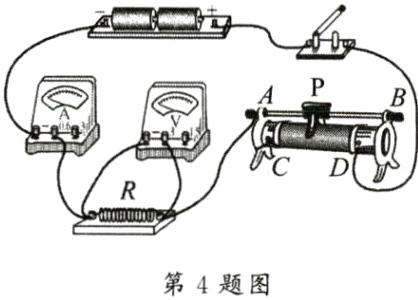

(1)如图所示。
　　　　　
(2)调零;电流表的正、负接线柱接反了
(3)5;在电阻一定时，通过导体的电流跟导体两端的电压成正比
(4)电阻两端的电压

5.关于欧姆定律，下列说法正确的是　　　　　　　　　　　(　　　)
　
A.在导体两端的电压一定的情况下，导体的电阻越小,通过导体的电流越大
　
B.通过导体的电流与导体的电阻成正比
　
C.通过导体的电流与导体两端的电压成反比
　
D.根据欧姆定律变形公式$R=\frac{U}{I}$可知,导体的电阻随电压和电流的变化而变化

答案： A
