《2025年中考快递同步检测九年级物理全一册人教版》

15. 小明连接好了下面的电路，小朱发现电路有误，她思考了一下，只需要改动一根导线就可以了，请在接错的导线上打“×”，再画出正确的接线，并在虚线框中画出对应的电路图。

答案：
如图所示。
　

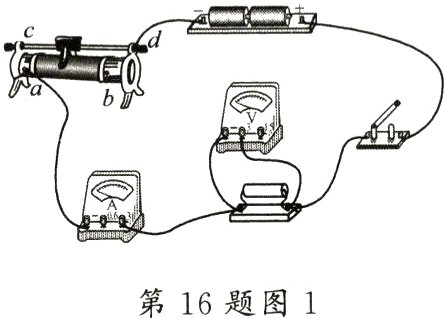

16. 星改编(8分)某同学在探究“电压一定时，通过导体的电流与电阻的关系”的实验中，所用的实验器材有：两节干电池，电流表、电压表、滑动变阻器及开关各一个，定值电阻和导线若干。实验电路如图1所示。

(1)闭合开关前，应将滑动变阻器的滑片移动到______(选填“a”或“b”)端。
(2)该同学用开关“试触”时，发现电压表和电流表均无示数。他检查导线与各接线柱均接触良好，猜想可能是滑动变阻器出现了断路。他另外取来一根导线，用这根导线验证出猜想是正确的。写出他的做法和观察到的现象：______________________________。
(3)该同学排除故障后，开始测量：
①先将4Ω电阻接入电路，闭合开关后，移动滑片使电压表的示数为2.4 V，记录电流表的示数。接着断开开关，换上8Ω电阻后，闭合开关，______________________________，记录电流表的示数，重复上述步骤将实验数据填入下表。
|实验次数|1|2|3|4|5|6|
|----|----|----|----|----|----|----|
|电阻R/Ω|4|8|12|16|20|24|
|电流I/A|0.60|0.30|0.20|0.15|0.12|0.10|

②根据这些数据，在图2方格中画出电流与电阻关系的图象。
③分析表格中的数据发现______________________________，因此可以得出结论：______________________________；这个结论______(选填“不具有”或“具有”)普遍性，应该______________________________。

答案：

(1)$b$　
(2)将导线接在滑动变阻器$a$、$d$两个接线柱上，用开关试触；观察到电流表和电压表均有示数
(3)①调节滑片使电压表的示数再次变为2.4V

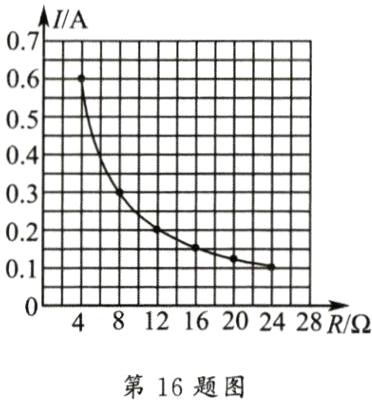

　②如图所示。
　　　　　　
③电压一定时，电流与电阻的乘积是定值；电压一定时，电流与电阻成反比；不具有；改变定值电阻两端的电压，再做几组实验
