《2025年中考快递同步检测九年级物理全一册人教版》

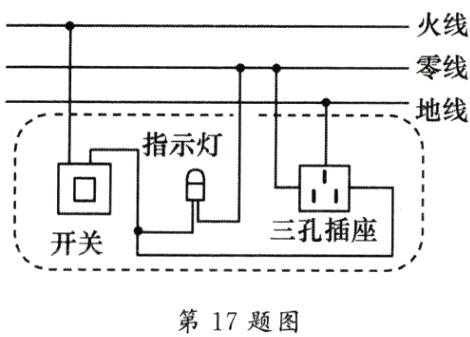

17. 图甲是插线板，请将如图乙所示的内部电路连接完整。要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。

答案：
如图所示。
　　　　　

18. ★星改编(11分)小明发现家里自从使用新换的电热水器后,第二个月的电费变多了,他想知道这个电热水器的电功率,于是他把家中其他用电器都关闭,只让电热水器工作,经过3min他观察到电能表上的铝盘转了30转，他家的电能表上标有“220V　20A,300r/(kW·h)”的字样。请你帮他回答下列问题:
(1)40L水从20℃加热到70℃需要吸收多少热量？(ρ水 = 1×10³ kg/m³)
(2)这个电热水器在3min内消耗的电能是多少?电功率是多少？
(3)如果他家里还有200W的电视机一台、100W的电冰箱一台、500W的电饭煲一个以及40W的电灯四盏，那么该电热水器和这些用电器能否同时使用？

答案： 解:
(1)V = 40 L = 40×10⁻³ m³
　ρ = m/V
　m = ρV = 1×10³ kg/m³×40×10⁻³ m³ = 40 kg
Q = cmΔt = 4.2×10³ J/(kg·℃)×40 kg×(70 ℃ - 20 ℃) = 8.4×10⁶ J
(2)W = 30 r / 300 r/(kW·h) = 0.1 kW·h
　　t = 3 min = 0.05 h
　　P = W/t = 0.1 kW·h / 0.05 h = 2 kW
(3)P₁ = UI = 220 V×20 A = 4400 W
　　P' = 200 W + 100 W + 500 W + 40 W×4 + 2000 W = 2960 W ＜ 4400 W
　　答:
(1)40L水从20℃加热到70℃需要吸收8.4×10⁶ J的热量。
(2)这个电热水器在3min内消耗的电能是0.1 kW·h;电功率是2kW。
(3)这些用电器能同时使用。
