《2025年中考快递同步检测九年级物理全一册人教版》

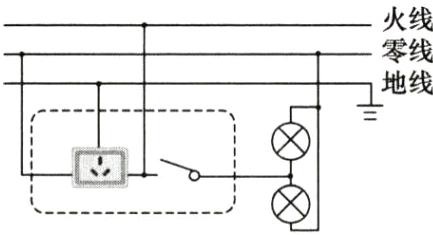

17. ◎2023鞍山期末改编 小明家的卧室内有“一开一插”式开关和两盏“220 V 10 W”的壁灯,其部分电路如图所示。开关控制两盏壁灯,且闭合开关时壁灯都能正常发光,三孔插座独立工作,请你将电路连接完整。

答案：
如图所示。

18. ★星改编(6分)某同学在探究“不同物质吸热情况”的实验中,将水和煤油分别装在两个相同的烧杯中,用两个相同的酒精灯加热,每隔0.5 min记录一次温度。
(1)图甲是这名同学的实验装置,其中有一处明显错误,请指出错误之处:。纠正错误后继续实验,加热过程中某时刻水的温度如图乙所示,为℃。

(2)实验中先确定___(选填“石棉网”或“温度计”)的位置,再___(选填“点燃”或“不点燃”)酒精灯。
(3)某同学根据记录的实验数据,绘制了如图丙所示的温度随时间变化关系的图象,由图象可知___的吸热能力强。由图象可知,使______的水和煤油都升高60 ℃,水吸热的时间是煤油的2倍,即水吸收的热量是煤油的2倍。

答案：
(1)没有控制水和煤油的质量相同;27
(2)石棉网;点燃
(3)水;质量(或质量和初温)

19. ★星改编(6分)小明同学用如图甲所示的电路测量小灯泡的额定功率,电源电压恒为6 V,小灯泡的额定电压为2.5 V,电阻约为8 Ω。

(1)闭合开关后,为测得小灯泡的额定电功率,需要向___(选填“左”或“右”)调节滑片,在此过程中电压表的示数在____(选填“变大”“变小”或“不变”)。
(2)当电压表的示数为2.5 V时,电流表的示数如图乙所示为____ A,此时小灯泡的额定功率为____ W。
(3)在实验过程中,发现电流表损坏,小明找了一个已知阻值为R₀的定值电阻,设计了如图丙所示的电路和如下实验方案,测出了额定电压为U额的小灯泡L的额定功率,请将实验步骤补充完整。
①调节滑动变阻器的滑片P,使电压表的示数为_____。
②保持滑动变阻器的滑片P的位置不变,将电压表从灯泡两端拆下,改接到电阻R₀两端,读出电压表的读数,记为U₀。
③小灯泡额定功率的表达式P额 = ______(用已知量的符号表示)。

答案：
(1)左;变大
(2)0.28;0.7
(3)$U_{额}$;$\frac{U_{0}U_{额}}{R_{0}}$
