6. 如图所示的电路，电源电压不变，R₁为热敏电阻，其阻值随温度的升高而减小。闭合开关S，当监控区的温度升高时，电压表的示数U与电流表的示数I关系的图象是 ( )

答案： C 解析 由电路图可知，$R_1$与$R_2$串联，电压表测$R_1$两端的电压，电流表测电路中的电流。因为热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻$R_1$的阻值变小，电路中的总电阻变小，由$I = \frac{U}{R}$可知，电路中的电流变大，即电流表的示数变大；热敏电阻$R_1$的阻值变小，由串联分压原理可知，$R_1$两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表的示数$I$变大时，电压表的示数$U$减小，故A图象错误；根据串联电路的电压特点和欧姆定律可得，电压表的示数$U_1 = U_{总}-U_2 = U_{总}-IR_2$，因为$U_{总}$、$R_2$是定值，所以电压表的示数$U_1$与$I$为一次函数，其图象是一条倾斜的直线，且电流增大时，电压减小，故C图象正确，BD图象错误。故选C。

7. 星改编 如图所示，电源电压不变，闭合开关S，电路各元件工作正常。一段时间后，若其中一个电压表的示数变大，则 ( )

A. 至少有一个灯泡的亮度保持不变
B. 灯L₁可能短路
C. 灯L₂可能断路
D. 另一个电压表的示数会变小

答案： BC 解析 如果灯$L_1$短路，则电压表$V_1$测量的是电源电压，示数变大，故B正确；如果灯泡$L_2$断路，电压表$V_2$串联在电路中测量电源电压，所以示数变大，此时电路断路，两个灯泡都不发光，故A错误，故C正确；$V_1$测电源电压，示数不变。故D错误。故选BC。

8. 2023沈阳期末改编(多选)如图甲所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片P从b端滑到a端，电压表的示数U与电流表的示数I的变化关系如图乙所示，下列说法正确的是 ( )

A. 电源电压是9V
B. 定值电阻R的阻值是12Ω
C. 滑动变阻器的阻值变化范围是6～12Ω
D. 滑片P在从a端滑到b端时，电压表与电流表示数的比值不变

答案： AD

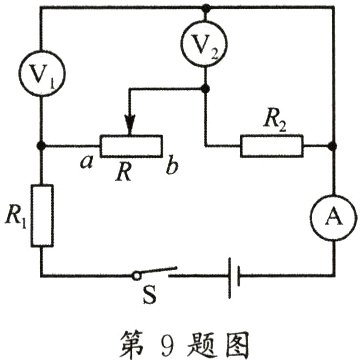

9. 2023大连期末改编 如图所示，电源电压为U₀且保持不变，已知R₁＜R₂。闭合开关S，将滑动变阻器的滑片从b端向a端移动，则 ( )

A. 电流表A的示数变大
B. 电压表V₁的示数变小
C. 电压表V₁和V₂的示数之和变大
D. 电压表V₁示数的变化量大于电压表V₂示数的变化量

答案： ABC 解析 由图可知，三个电阻串联，电压表$V_1$测$R$和$R_2$两端的总电压，$V_2$测$R_2$两端的电压，电流表测电路中的电流；闭合开关S，将滑动变阻器的滑片从$b$端向$a$端移动，滑动变阻器接入电路中的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表的示数变大；根据$U = IR$可知，$R_1$两端的电压变大，根据串联电路的电压规律可知，$R$和$R_2$两端的总电压变小，即电压表$V_1$的示数变小；同时，根据$U = IR$可知，$R_2$两端的电压变大，即电压表$V_2$的示数变大；因为$R_1＜R_2$，所以$R_1$两端的电压增加量小于$R_2$两端的电压增加量，根据串联电路的电压规律可知，电压表$V_1$示数的减小量等于$R_1$两端电压的增加量，所以电压表$V_1$示数的变化量小于电压表$V_2$示数的变化量；由于电压表$V_1$示数的减小量小于电压表$V_2$示数的增加量，所以电压表$V_1$和$V_2$的示数之和变大。综上所述，D错误，ABC正确。故选ABC。
