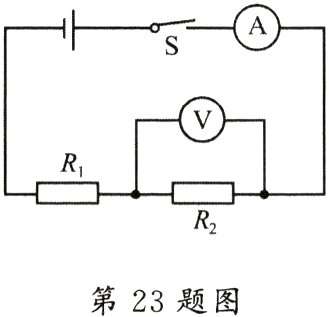

23. Ⓣ星改编(7分)如图所示，电源电压为6V，R₁的阻值为10Ω，闭合开关S，电流表的示数为0.5A。试求：
(1)电压表的示数为多少。
(2)R₂的阻值为多少。

答案： 解：
（1）$I = \frac{U}{R}$
$I = I_{1} = I_{2}$
$U_{1}=I_{1}R_{1}=0.5\text{ A}×10\text{ }\Omega = 5\text{ V}$
$U = U_{1} + U_{2}$
$U_{2}=U - U_{1}=6\text{ V} - 5\text{ V}=1\text{ V}$
（2）$R_{2}=\frac{U_{2}}{I_{2}}=\frac{1\text{ V}}{0.5\text{ A}} = 2\text{ }\Omega$
答：
（1）电压表的示数为1 V。
（2）$R_{2}$的阻值为2 $\Omega$。
