《2025年中考快递同步检测九年级物理全一册人教版》

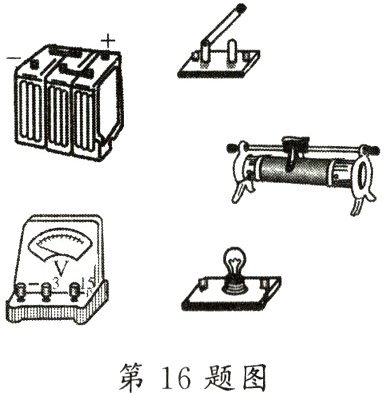

16. 如图所示,电源电压为12V,用笔画线代替导线,将图中的元件连接成电路,要求：电压表测量灯泡两端的电压,当滑动变阻器的滑片向左移动时,灯泡变亮。
　　　　　　　　　　　　　　　　

答案：
如图所示。
　　　　　　　

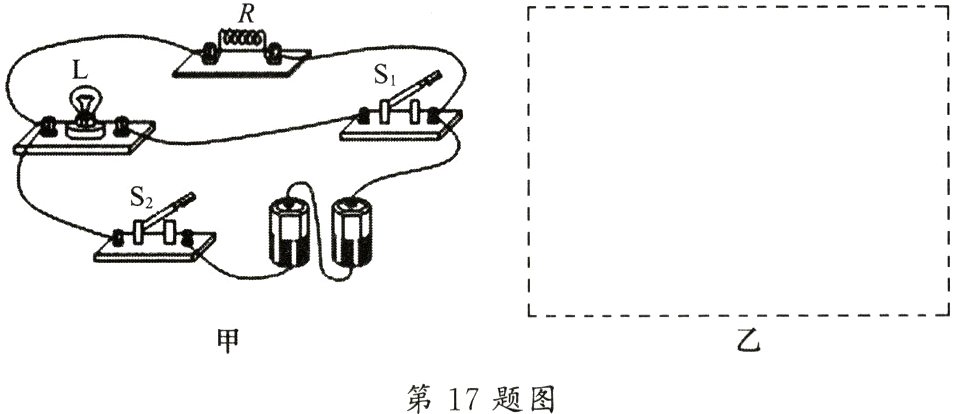

17. 根据如图甲所示的实物连接图,在图乙虚线框中画出电路图。
　　　　　　　　　

答案：
如图所示。
　　　　　　　

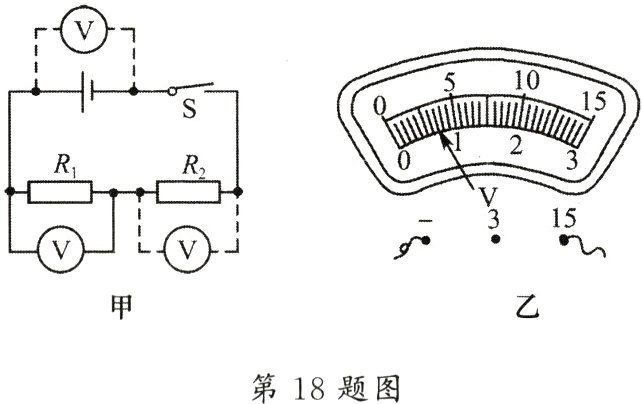

18. 新考向 开放性试题 星改编(6分)某小组同学在探究“串联电路中用电器两端的电压与电源电压的关系”实验中,实验器材有：干电池三节,开关、电压表各一个,5 Ω、10 Ω、20 Ω和30 Ω的定值电阻各一个,导线若干。实验电路图如图甲所示。
　　　　　　　　　　　　　
(1)要完成该实验,应选择哪几个电阻? ________________。(要求：数量最少)
(2)若小明在参照图甲所示的电路图连接电路时,将一个电压表接在图中某一位置,在刚连接完最后一根电线后,电压表就有示数,这可能是因为________________________。
(3)该小组同学在测量电源电压时,通过实验操作选取了电压表的大量程进行实验,请简述该操作：______________________________。
(4)某次实验中,电压表指针的位置如图乙所示,则此时电压表的示数为_______ V。

答案：
(1)5Ω、20Ω、30Ω(或其他三个电阻，只要满足两两比值不同即可)
(2)电压表并联在电源两端(或连接电路前开关没有断开)
(3)将电压表的正、负接线柱分别与电源的正、负极相连，观察到电压表的示数大于3V
(4)3.5
