20. Ⓣ星改编(5分)学校实验小组的同学正在探究“并联电路中电流的规律”实验。

(1)实验中，为了防止电流表因电流过大而损坏，在不能事先估计电流大小的情况下，电流表应先选_______A的量程接入电路。
(2)小明同学在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，且指针向“0”刻度的左侧偏转，连接电路时存在的错误有:
①______________；②______________________________。

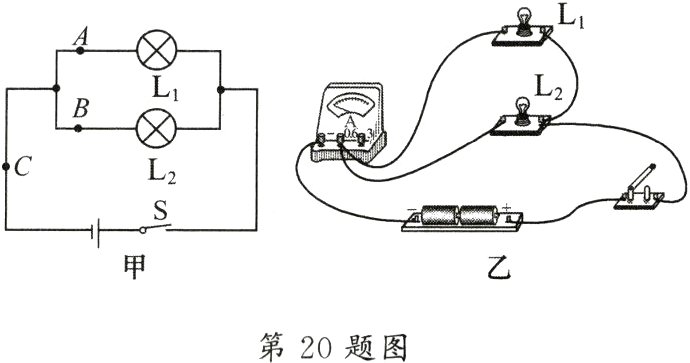

(3)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路。
(4)测出A、B、C三处的电流如下表所示，由此得出初步结论____________(只写表达式)。小米指出：为了得出更普遍的规律，应当进行多次实验。操作方法是______________________________。
|位置|A|B|C|
|----|----|----|----|
|电流I/A|0.30|0.24|0.54|

答案： （1）0～3
（2）开关未断开；电流表的正、负接线柱接反了
（4）$I_{C}=I_{A}+I_{B}$；换用不同规格的灯泡重复上述步骤，再进行几次实验

21. Ⓣ星改编(6分)在探究“电流与电阻的关系”时，实验室提供的器材有电压恒为6V的电源一个，定值电阻6个(阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω)，规格为“40Ω 1A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。

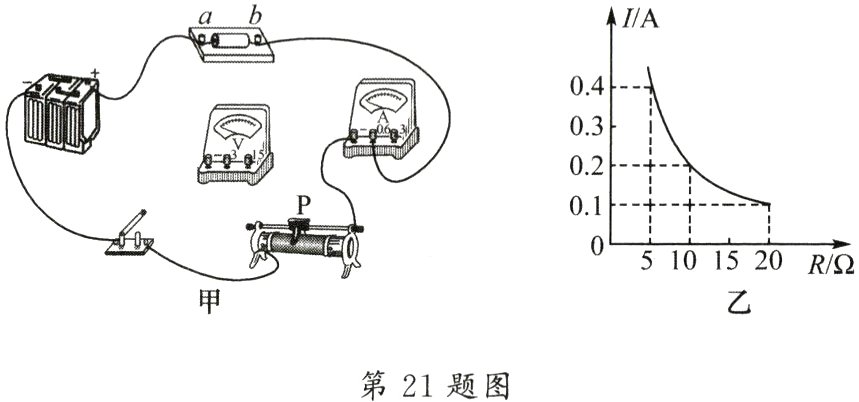

(1)小明设计并连接了如图甲所示的实验电路，想用电压表的0～3V量程测量定值电阻R两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中(导线不能交叉)。
(2)他先将R＝5Ω的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表的示数为U₀；保持滑片不动，用10Ω的电阻替换a、b间的电阻后，需移动滑动变阻器的滑片P，直到a、b间的电压为_______；再依次更换a、b间电阻为15Ω、20Ω继续实验。他根据测量数据画出了电流表的示数I与a、b间电阻R阻值关系的图象，如图乙所示。由图乙可知：a、b间电压U₀的值为_______V；根据图乙中的数据可以推测，当换上25Ω或30Ω电阻时，____________________相同，因此本实验的结论是______________________________。
(3)当他用25Ω的电阻替换20Ω的电阻后，发现电压表的示数始终不能调到U₀，为继续完成此次探究，他又设计了以下几个方案，其中能完成探究目的的是_______(至少有一个选项正确)。
A. 更换最大阻值更大的滑动变阻器，其余不变
B. 将电源换为电压更小的电源
C. 将滑动变阻器的滑片向阻值小的方向调节

答案：

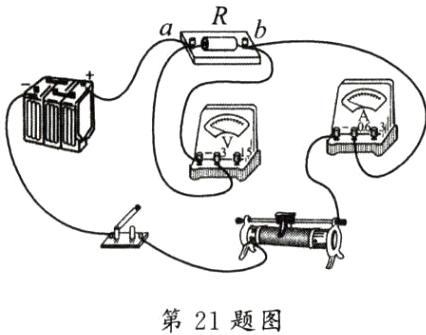

（1）如图所示。

（2）$U_{0}$；2；电流与电阻的乘积；电压一定时，通过导体的电流与导体的电阻成反比
（3）AB
