《2025年中考快递同步检测九年级物理全一册人教版》

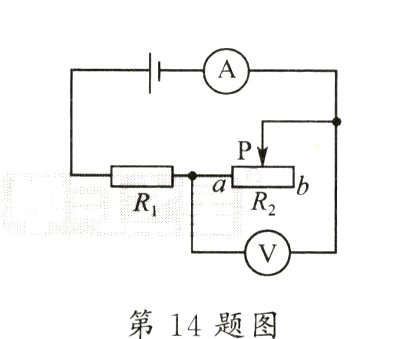

14.如图所示,电源电压不变,滑动变阻器的滑片P从$a$端滑到$b$ 端的过程中　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A.电流表、电压表的示数都减小
　
B.电流表、电压表的示数都增大
　
C.电流表的示数减小、电压表的示数增大
　
D.电流表的示数增大、电压表的示数减小
　　　

答案： C

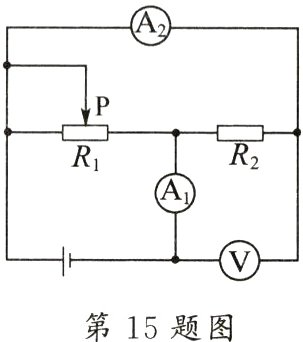

15.淄星改编小明和小米连接的电路如图所示,电源电压保持不变，
　他们俩关于该电路的讨论中正确的是　　　　　　　　　(　　　)
　
A.当滑动变阻器的滑片P由左端向右移到中点的过程中,电压表和电流表$A_{1}$、$A_{2}$的示数都变大
　
B.当滑动变阻器的滑片P由左端向右移到中点的过程中,电流表$A_{1}$的示数变大,电流表$A_{2}$和电压表的示数不变
　
C.该电路不能将滑片移到最右端或靠近右端,否则可能会出现烧毁$A_{2}$表的现象
　
D.该电路中的滑片如果出现接触不良的情况,就不会有电流通过$R_{1}$
　　　

答案： B

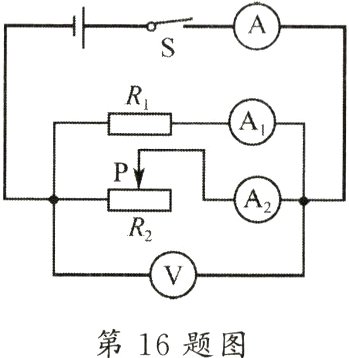

16.(多选)如图所示,当把开关闭合后，将滑动变阻器的滑片向右移动,则下列说法正确的是　　　　　　　　　　　　　　(　　　)
　
A.电压表V的示数不变　　　　B.电流表A的示数变大
　
C.电流表$A_{1}$的示数不变　　　D.电流表$A_{2}$的示数变小
　　　

答案： ACD

17.(多选)如图所示的电路,电源电压恒为$3V$,小灯泡L标有“$2.5V$”字样。闭合开关S,将滑动变阻器的滑片P由$a$端向$b$端移动的过程中,小灯泡L始终发光,则下列说法正确的是　(　　　)
　
A.电流表A的示数变小,小灯泡L变暗
　
B.电压表$V_{2}$的示数变小,小灯泡变暗
　
C.电压表$V_{2}$的示数与电流表A的示数的比值变小
　
D.电压表$V_{1}$与电压表$V_{2}$的示数之和保持不变
　　　

答案： BCD
