24.(6分)阅读下列短文,回答问题。
智能电加热眼罩

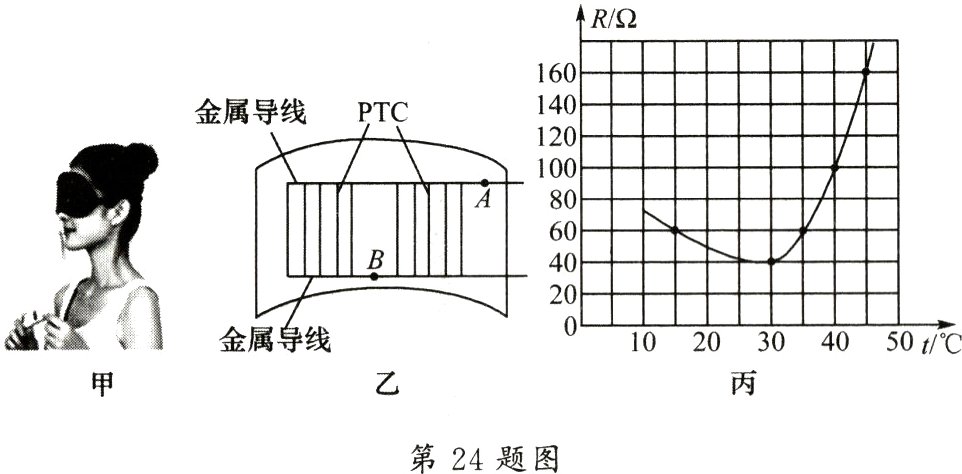

近几年,近视眼成为影响青少年身体健康的重要因素,为有效保护眼睛,降低近视率,目前市场上推出一款电加热眼罩(如图甲所示),对缓解眼疲劳有一定效果,电加热眼罩是在绝缘的聚酯薄膜表面有序排列10根一样的具有发热、控温双重功能的PTC加热丝,PTC是一种新型的半导体陶瓷材料,它以钛酸钡为主,渗入多种物质后加工而成。电加热眼罩内部结构如图乙所示,PTC加热丝两端与金属导线相连,形成网状结构,由6 V的锂电池供电。每根PTC加热丝的电阻随温度变化的关系如图丙所示,当温度达到40 ℃时,PTC加热丝的发热功率等于散热功率(即在相同时间内产生的热量与散失的热量相等),温度保持不变,实现智能控温。

(1)PTC是___(选填“导体”“半导体”或“绝缘体”)材料。
(2)如图乙所示的加热电路,PTC加热丝的连接方式是___联,正常工作时金属导线中A、B处电流分别为$I_A和I_B$,则$I_A$ ___(选填“＜”“＝”或“＞”)$I_B$。

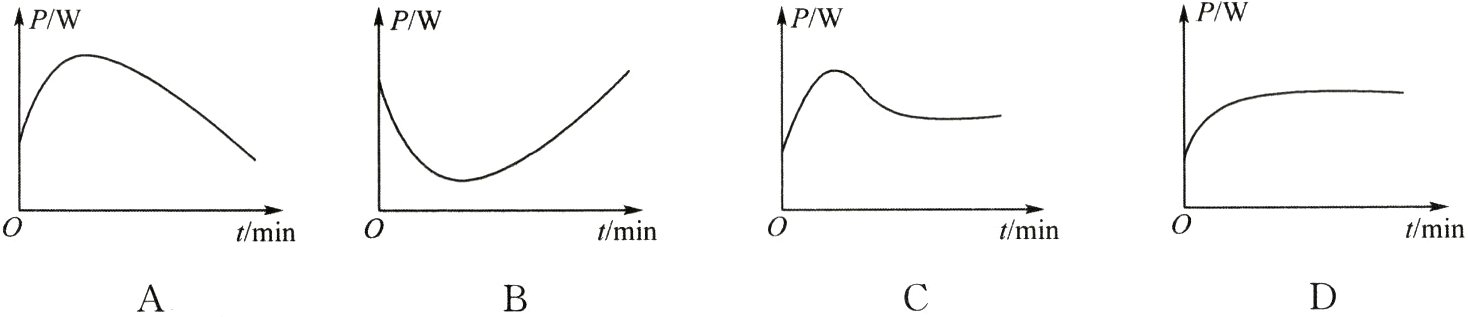

(3)将眼罩加热电路的开关闭合,其功率随时间变化的图象最可能的是[ ](填字母)。

(4)眼罩加热电路的最大发热功率为[此处应根据题目条件计算得出___ W,当温度为40 ℃时,通电10 min,眼罩加热电路消耗的电能为___J。

答案：
(1)半导体　
(2)并;＞　
(3)C　
(4)9;2160
