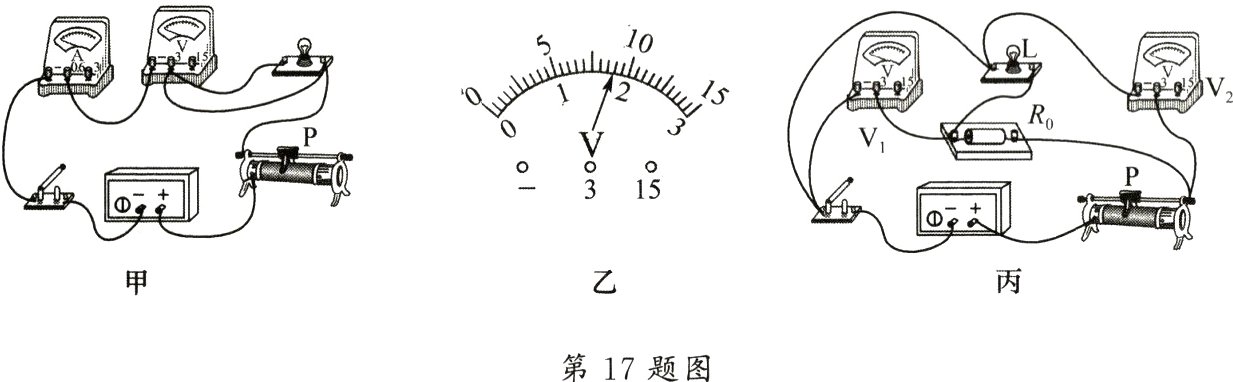

17. ⓮星改编(10分)小明在实验室连接了如图甲所示的电路，“测量小灯泡的电功率”实验。可供选择的器材有电源(可选电压为4.5V、6V)，规格为“20Ω 2A”的滑动变阻器一个，小灯泡(额定电压为2.5V，额定功率小于0.75W)一个，电压表、电流表各一个，开关，导线若干。

(1)图甲连接的电路有一处错误，请把接错的那根导线找出来画“×”，用笔画线代替导线将电路连接正确(只改接一根导线)。
(2)正确连接电路后，当滑动变阻器的滑片P在中点时小灯泡正常发光，这说明该实验所用电源的电压是_______V，此时通过滑动变阻器的电流为_______A，因此小灯泡的功率为_______W。
(3)滑动变阻器的滑片P移至某处时，电流表的示数为0.18A，电压表的示数如图乙所示为_______V，此时小灯泡的电阻为_______Ω，滑动变阻器接入电路的电阻为_______Ω。
(4)该实验小组的同学又设计了如图丙所示的电路，利用阻值为R₀的定值电阻和电压表V₁、V₂等器材，测量额定电压为U额的小灯泡L的额定功率，经检查无误后进行实验。请你帮助他们将实验过程补充完整。
①闭合开关，移动滑动变阻器的滑片P，使电压表_______(选填“V₁”或“V₂”)的示数为U额，同时读出另一个电压表的示数记为U。
②用已知物理量和测得量的符号表示出小灯泡的额定功率P额＝_______。

答案：

(1) 如图所示。
　　　　　　　
(2) $4.5$；$0.2$；$0.5$
(3) $1.8$；$10$；$15$
(4) $V_{1}$；$\frac{U_{额}(U - U_{额})}{R_{0}}$
