《2025年中考快递同步检测九年级物理全一册人教版》

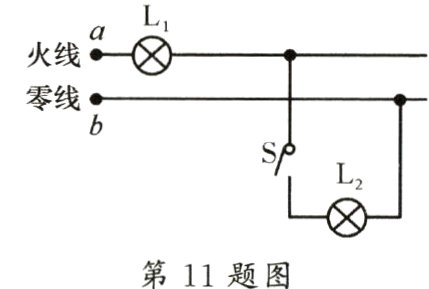

11. 电工用如图所示的方法检验家庭电路中是否有短路情况，他先在进户线的干路上串联一个标有“220V　40W”字样的白炽灯L₁，然后断开房间里的所有开关，在a、b间加220V电压，发现L₁正常发光，说明家庭电路__________(选填“有”或“没有”)短路情况，此时电路中的电流为__________A，若闭合开关S，灯泡L₂__________(选填“能”或“不能”)发光。

答案： 有;0.18;不能

12. 对人体安全的电压是不高于_______V的电压，如果站在地上的人不小心接触了_______线，会发生触电事故；保险丝是用电阻较_______(选填“大”或“小”)、熔点较低的铅锑合金制作的。

答案： 36;火;大

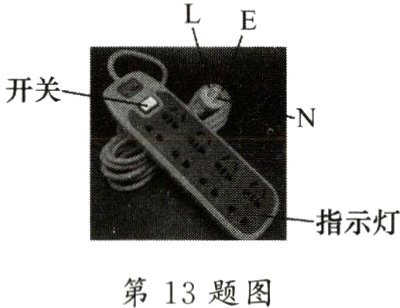

13. Ⓣ2022抚顺期末改编 如图所示，是常见的插排，当将插头插入家庭电路后，零线N与火线L间的电压为_______V，在三孔插座中，插座中间的插孔与_______线相连。当家庭电路中的保险丝熔断时，可能是电路发生了短路，也可能是____________________。

答案： 220;地;用电器的总功率过大

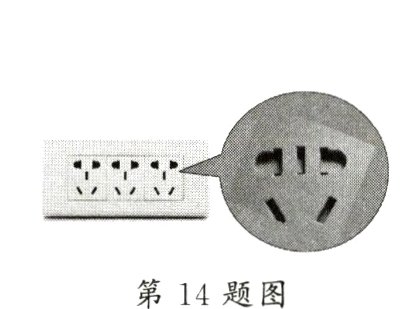

14. 如图所示，国家规定插线板的插孔必须设置“保护门”，即在插座内部设置一个挡片。“保护门”能有效防止儿童触电事故的发生，也可避免灰尘长期沉积受潮而造成内部_______(选填“断路”或“短路”)；同时，还要求插线板的延长线的最小横截面积由原来的1mm²增加到1.5mm²，这样可以通过减小导线的_______来减小电流在延长线上产生的热量。

答案： 短路;电阻

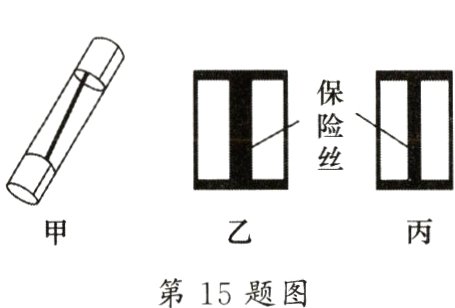

15. 为了防止电流过大将用电器的核心部件烧毁，很多用电器都装有保险管，如图甲所示。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同、长度相同、粗细不同，则两图中_______保险丝的电阻大，当乙、丙两保险管通过电流时，_______保险丝允许通过的最大电流更大。(均选填“图乙”或“图丙”)。

答案： 图丙;图乙

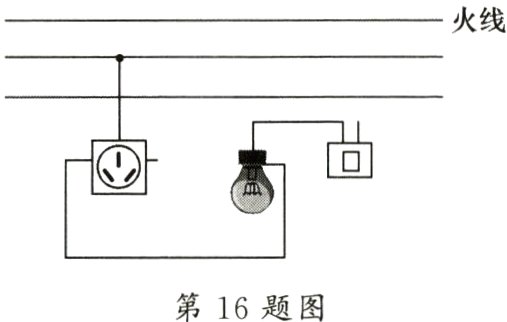

16. 如图所示，是已经连接的部分家庭电路，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。根据所学知识，请用笔画线将剩余的部分补全。

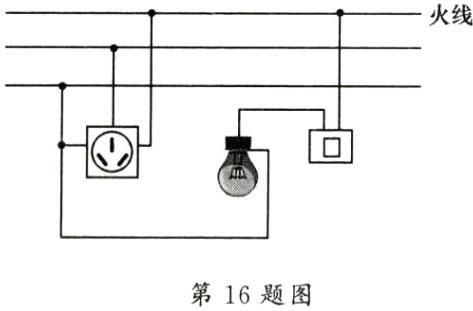

答案：
如图所示。
