《2025年中考快递同步检测九年级物理全一册人教版》

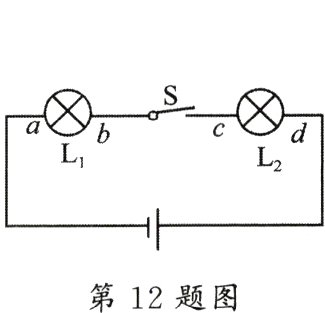

12. 在组成串联电路的实验中，连接了如图所示的电路，闭合开关后，两灯都不亮，用一根导线与a、c并联时，灯L₂亮；用导线与b、d并联时，灯L₁亮，由此可知电路的故障是 （ ）
A. 灯L₁断路 B. 灯L₂断路
C. 开关接触不良 D. 开关短路
　　　　　　　　

答案： C

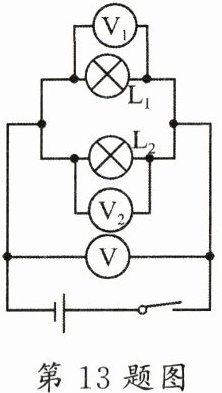

13. 教材P62课后习题2变式在如图所示的测量电路中，闭合开关后，电压表V的示数为3V，L₁两端的电压为______V，L₂两端的电压为______V。

答案： 3；3

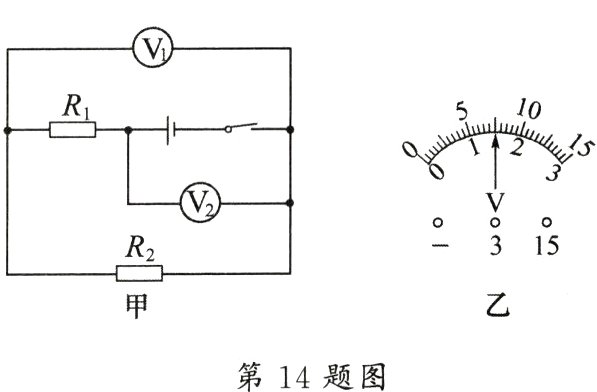

14. 新考向 创设情境如图甲所示，小明在实验室里将两个电压表连入电路，开关断开时，两个电压表的示数______（选填“相同”或“不相同”）；当闭合开关后，两个电压表的指针偏转均如图乙所示，则两个电压表的示数______（选填“相同”或“不相同”）；其中电源电压为______V，R₁两端的电压是______V。
　　　 　　　　　

答案： 相同；不相同；7.5；6

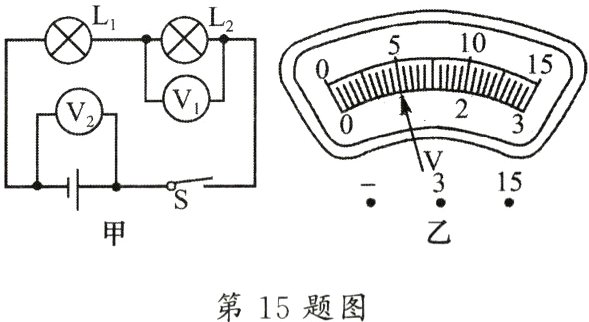

15. 一名同学按图甲所示连接好电路后，闭合开关，两灯都能发光，观察时发现这两个电压表的指针都在图乙的位置（每个电压表都有“0～3V”和“0～15V”两个量程），由此可判断出：电源电压是______V，灯L₁两端的电压是______V，灯L₂两端的电压是______V。
　　　　　　　　

答案： 5；4；1
