17. (8分)在“探究电流与电压的关系”实验中，所选择的实验器材有：电压恒为3 V的电源，定值电阻，规格为“30Ω 0.5 A”的滑动变阻器R₀，电流表、电压表各1个、开关、导线若干。

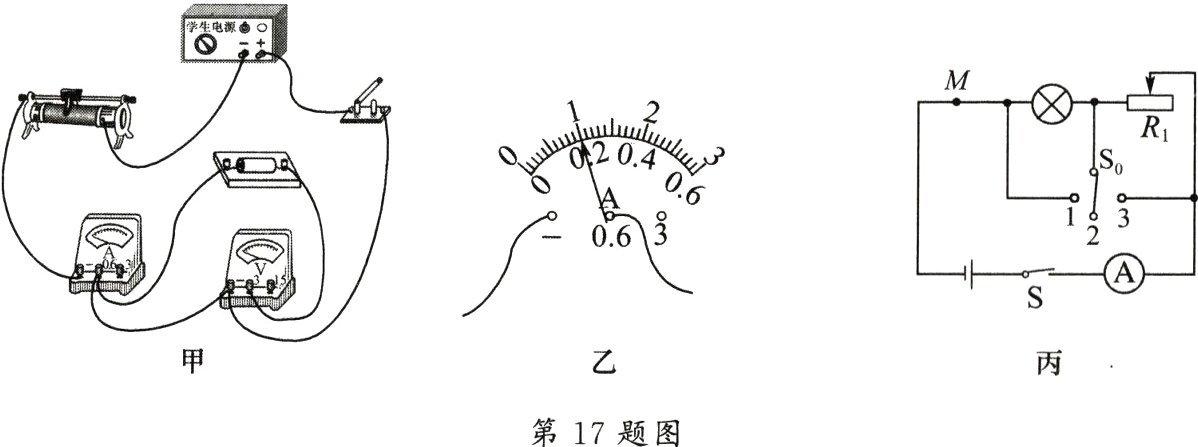

(1)小彤连接的电路如图甲所示，有一根导线连接有误。请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确。

(2)改正后闭合开关，将滑动变阻器的滑片从正确的位置向______端调节，当电压表示数为2 V时，电流表示数如图乙所示，为______A。
(3)继续调节滑动变阻器的滑片，观察每次电压、电流值，记录在下表中：
|次数|1|2|3|
|----|----|----|----|
|电压U/V|2|2.6|3|
|电流I/A| |0.26|0.3|
根据表格中的数据可得到的结论是：电阻一定时，电流与电压成______比。
(4)根据所选器材的规格可知，定值电阻两端预设的最小电压为______V。
(5)完成上述实验后，小彤重新选择器材，设计了如图丙所示的电路测量小灯泡正常发光时的电阻，已知小灯泡正常发光时，通过它的电流为0.3 A，电源电压为4.5 V，请将以下操作补充完整：
①闭合开关S，S₀接触点2，调节滑动变阻器R₁的滑片，使电流表示数为______A，小灯泡正常发光；
②保持滑动变阻器R₁的滑片不动，用S₀试触触点1，发现电流表超过量程，立即将S₀接回到触点2，断开S，将另一个滑动变阻器R₂以最大值接入M点；
③闭合S，S₀接触点3，调节滑动变阻器R₂的滑片，使灯泡再次正常发光；
④保持滑动变阻器R₂的滑片不动，将S₀接触点______(选填“1”“2”或“3”)，此时电流表示数为0.45 A。小灯泡的正常发光时的电阻为R = ______Ω。

答案：

(1)如图所示。
　　　　　
(2)右;0.2
(3)正
(4)0.75
(5)①0.3　④1;10

18. (6分)在“测量小灯泡电阻”的实验中，现有器材：额定电压为2.5 V的小灯泡(电阻约为15Ω)、电压为6 V的电源、电流表、电压表、开关、滑动变阻器各1个、导线若干。

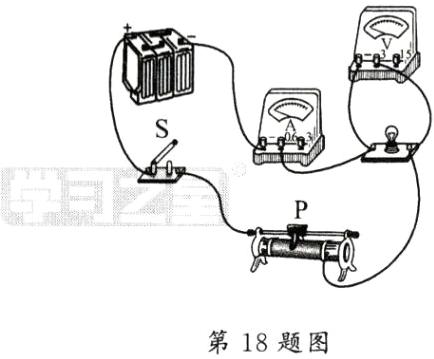

(1)请用笔画线代替导线，将如图甲所示的实物电路连接完整。
(2)正确连接好电路，闭合开关前，滑动变阻器的滑片P应置于A端。闭合开关后，发现无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表几乎无示数，但电压表示数明显。仔细检查，确认连接无误。那么出现的电路故障有可能是______。
(3)排除故障后，闭合开关，调节滑动变阻器的滑片，当小灯泡正常发光时，电流表的表盘如图乙所示，则此时小灯泡的电阻为______Ω(保留一位小数)。
(4)把本实验中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，利用以上实验器材进行“探究电流与电阻的关系”实验。
①按图丙连好电路，进行实验；
②若实验过程中，控制定值电阻两端的电压为2.5 V，为保证分别使用三个定值电阻均能顺利完成实验，滑动变阻器的最大阻值至少是______Ω；
(5)某同学设计了如图丁所示的电路测量未知电阻Rₓ的阻值。已知R₀为定值电阻，请回答下列问题。
①按电路图连接电路；
②闭合开关S，读出电压表V₁的示数为U₁，电压表V₂的示数为U₂，则被测的阻值Rₓ = ______(用U₁、U₂、R₀表示)；③该实验可以测出电阻的阻值，但是实验设计存在不足，不足之处是______________________________。

答案：

(1)如图所示。
　　　　
(2)灯泡断路
(3)15.6
(4)21
(5)$\frac{U_1}{U_2}R_0$;只能测量一次，误差较大，应多次测量求平均值减小误差
