《2025年中考快递同步检测九年级物理全一册人教版》

11. ◎2023沈阳期末改编 如图所示,是小康同学家的电路的一部分。他闭合开关时灯泡正常发光,当一台老式烤箱的插头插入插座中时,灯泡突然熄灭,检查时发现保险丝熔断了。这可能是由于烤箱功率过大，导致电路中电流过大,此时灯泡不被(选填“被”或“不被”)烧毁。

答案： 老式烤箱的插头处短路;不被

12. 新考向 创设情境 小明仿造了一个伏打电堆,并用电压表测量其电压,如图所示。此电池的正极是与电压表正接线柱相连的一端,电池提供的电力点亮了一个发光二极管,发光二极管是由半导体材料制成的。

答案： 银板;半导体

13. 如图所示,当电路中甲、乙均为电压表且开关S₁、S₂都闭合时,电阻R₁、R₂的连接方式是串联;甲、乙两表示数较大的是甲表。

答案： 串;甲

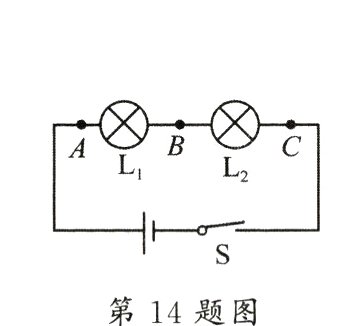

14. ★星改编 在如图所示的电路中,灯L₁和灯L₂的额定电压相同,将开关S闭合,灯L₁和灯L₂均发光,灯L₁比灯L₂亮(灯丝电阻不变),则灯L₁的电阻比灯L₂的电阻小;灯L₁的额定功率比灯L₂的额定功率大。(均选填“大”或“小”)

答案： 大;小

15. ◎2023西安期末 在如图所示的电路中,电阻R₁ = 6 Ω,R₂ = 8 Ω,电源电压不变,R为定值电阻。当开关S接位置1时,电流表的示数为0.4 A,则此时R₁两端的电压是2.4 V;当开关S接位置2时,定值电阻R两端的电压变小(选填“不变”“变大”“变小”或“无法判断”)。

答案： 2.4;变小

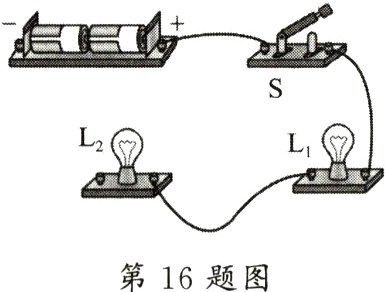

16. 如图所示,是教室里两盏照明灯的模拟实物图,请完成连接,要求开关控制整个电路。

答案：
如图所示。
