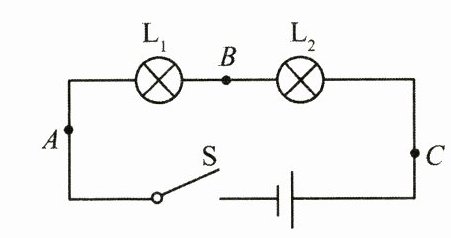

26.如图所示，是探究“串联电路电流规律”的实验电路图。

(1)实验中,选择的两个小灯泡的规格________(选填“相同”或“不相同”)。
(2)连接电路时,开关要__________,闭合开关前要先________,目的是______________________________。
(3)实验时,先将电流表接在A处,闭合开关后,观察到L2发光,L1不发光,电流表的示数不为零，电路可能存在的故障是______________。

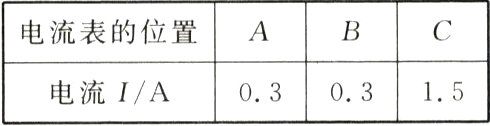

(4)下表是某位同学实验中的数据,指出表格所记录的数据中，明显错误的数值是__________，造成错误的原因可能是______________________________。
　　　　　　　　　　
(5)改正错误的数据后,分析实验数据得到的串联电路中电流的规律是______________________________。
(6)你认为这个实验在设计中的问题是______________________________,请你提出改进的建议:______________________________。

答案：
(1)不相同
(2)断开;试触;检查电路连接是否正确
(3)L₁短路
(4)1.5;把“0~0.6A"的量程当成“0~3A”的量程进行读数
(5)在串联电路中，电流处处相等
(6)只有一组实验数据，实验结论不具有普遍性;换用不同规格的小灯泡，再做几次实验
