《2025年中考快递同步检测九年级物理全一册人教版》

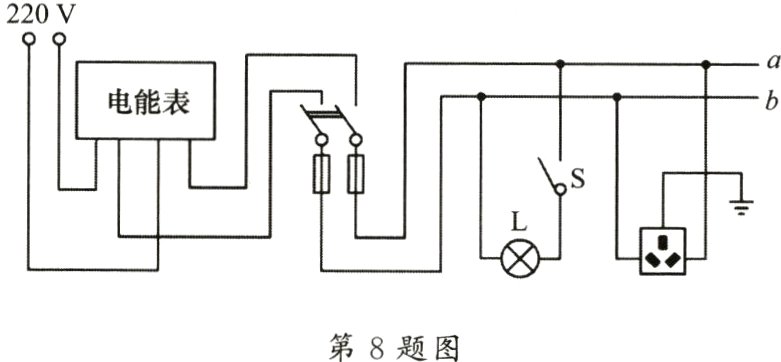

8. ★星改编 某家庭电路的连接如图所示，下列说法正确的是　　　　　　　　　　　　　　　　　　(　　　)

A. 若在零线上也安装一根保险丝，会使家庭用电更安全
B. 若三孔插座内短路,则保险丝一定会熔断
C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D. 若在a、b间接入一个灯泡L₁,则它与灯泡L是串联的

答案： BC

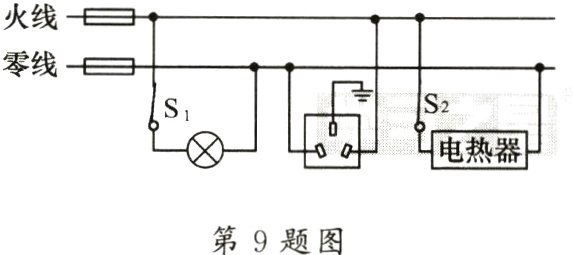

9. 如图所示,是某家庭卫生间的电路,电灯和电热器都在正常工作,在三孔插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用试电笔测试三孔插座的左、右两孔，氖管都发光,发现有一根熔丝熔断了。下列分析合理的是　　　　　　　　　　　　　　　　　　(　　　)

A. 一定是零线上的熔丝熔断了
B. 断开S₁、S₂,再用试电笔检测三孔插座的左、右两孔,氖管都发光
C. 只断开S₁,再用试电笔检测开关S₂的两个接线柱,氖管都发光
D. 只断开S₂,再用试电笔检测开关S₁的两个接线柱,氖管都发光

答案： ACD

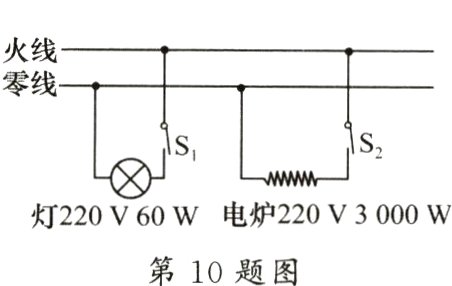

10. 新考向开放性试题 小明知道家里的电灯和电炉并联，如图所示，是这两个用电器连入电路的电路图，当闭合开关S₁时，灯正常发光;再闭合S₂时，电炉开始工作，灯变暗了。小明认为这与他在课堂上学到的：并联电路各支路互不干扰的结论相互矛盾，和同学们讨论后他终于明白这是因为电炉子的电功率_______，使干路导线上分得的电压_______，灯两端的实际电压_______(后两空选填“增大”或“减小”)。

答案： 大;增大;减小
