《2025年中考快递同步检测九年级物理全一册人教版》

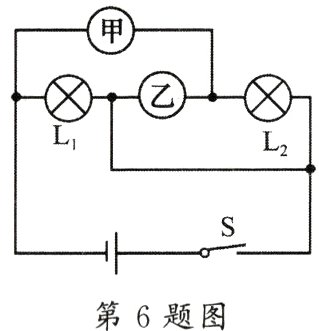

6. 在如图所示的电路中，开关S闭合后，小灯泡L₁、L₂均能正常发光，则下列说法正确的是 （ ）
A. L₁和L₂串联在电路中 B. L₁和L₂并联在电路中
C. 甲、乙都是电流表 D. 甲是电压表，乙是电流表
　　　　　　

答案： B

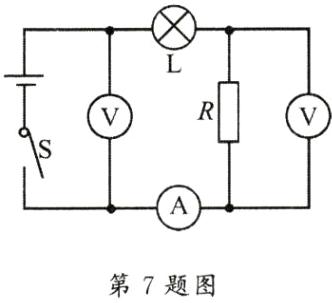

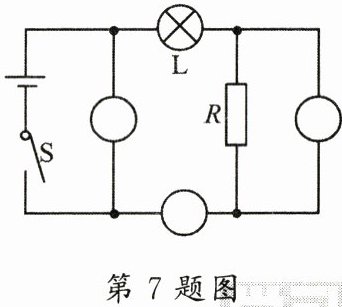

7. 在图中的〇里填上适当的电表符号，使之成为正确的电路图。

答案：
如图所示。

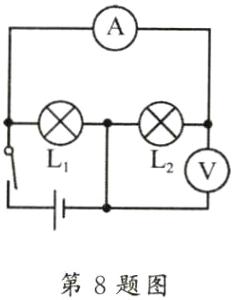

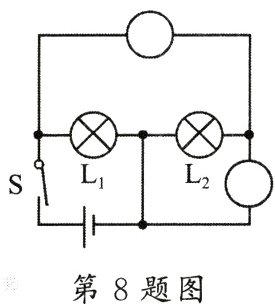

8. 请在图中的圆圈中填入相应的电表符号，闭合开关时，使两灯泡并联且都能发光。
　　　　　　

答案：
如图所示。

9. 在如图所示的电路中，两个相同的小灯泡L₁与L₂串联，当闭合开关时，L₁、L₂均不亮，电压表有示数，则电路发生的故障可能是 （ ）

A. 灯L₁短路
B. 灯L₂短路
C. 灯L₁断路
D. 灯L₂断路

答案： C

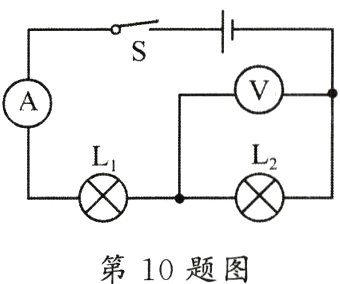

10. 如图所示的电路，当开关S闭合后，L₁、L₂均能发光。过了一会儿，两灯都不发光，电流表、电压表的示数均为零，则可能发生的故障是 （ ）
A. L₁短路 B. L₁断路 C. L₂短路 D. L₂断路
　　　　　 　　　

答案： B

11. 在如图所示的电路中，闭合开关后，只有一个灯泡发光，且电流表、电压表都有示数，则下列判断正确的是 （ ）


A. L₁断路
B. L₂断路
C. L₁短路
D. L₂短路

答案： B
