《2025年中考快递同步检测九年级物理全一册人教版》

19. 新考向 开放性试题 (6分)如图所示，是小明探究“串联电路电流特点”的实验电路图。
　　　　　　　
(1)实验中所选用的仪器有:新干电池2节，开关一个，导线若干，规格________(选填“相同”或“不相同")的灯泡至少________个,电流表若干。
(2)小明照着如图所示的电路图连接电路时，电流表的量程应该先选择________A进行试触;为完成实验，应该选择________个电流表分别接入A、B、C三处。当他刚闭合开关后看到L₁亮,L₂ 不亮，这可能是因为______________。
(3)实验记录的数据如表所示，通过分析数据，可得出的结论是__________________。

答案：
(1)不相同;3
(2)0~3;1;L2短路
(3)串联电路中电流处处相等

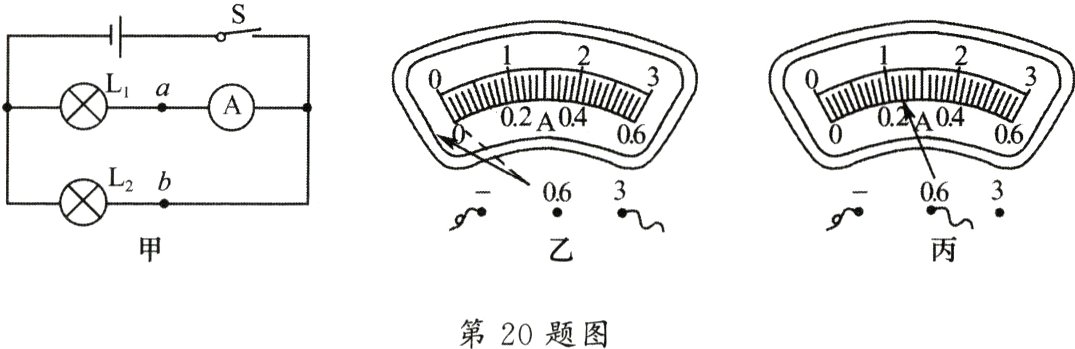

20. ❾星改编(9分)在探究“并联电路电流特点”的实验中，小明设计了如图甲所示的电路图，并根据电路图连接电路。
　　　　　　　　
(1)图甲中电流表测量的是通过灯泡________的电流。
(2)小明同学连接好电路后，用开关试触，发现电流表的指针如图乙所示，原因是____________________。
(3)小明同学纠正错误后，电流表的示数如图丙所示，此时通过L₁的电流为________A;小明断开开关，将导线b的右端改接到__________________________,此时电流表的示数为0.48A,此时________的电流为0.48A;电流表示数变化量的大小就等于通过________的电流，由此可以得出的结论是______________________________。
(4)本实验的设计存在的不足之处是______________________________(写出一条);接下来的操作步骤是断开开关，______________________,重复上述步骤，再做几次实验。

答案：
(1)$L_1$
(2)电流表的正、负接线柱接反了
(3)0.24;电流表的负接线柱上;干路;$L_2$;并联电路中干路电流等于各支路电路之和
(4)实验选用的两个灯泡的规格相同(或只进行一次实验，结论不具有普遍性);更换不同规格的灯泡
