22.如图a所示的电路,电源电压保持不变。闭合开关S,调节滑动变阻器,两电压表的示数随电路中电流变化关系的图象如图b 所示,根据图象的信息可知:_______(选填“甲”或“乙”)是电压表$V_{1}$示数变化的图象，电源电压是_______$V$,滑动变阻器$R_{2}$的最大阻值为_______$\Omega$。
　　　

答案： 甲;6;40

23.如图所示,电源电压为$24V$恒定不变,$R_{1}$是标有“$30\Omega　0.5A$”字样的定值电阻,$R_{2}$是标有“$60\Omega　1A$”字样的滑动变阻器。若电流表的量程是“$0~0.6A$”,电压表的量程是“$0~15V$”,为了保证两电表的安全,则滑动变阻器连入电路的阻值的范围是____________。
　　　

答案： 18~50Ω

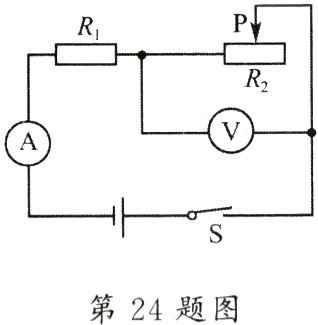

24.在如图所示的电路中,电源电压为$15V$,电阻$R_{1}$的阻值为$10\Omega$,闭合开关S,当移动滑动变阻器$R_{2}$的滑片P至某位置时,电压表V的示数为$9V$。求:
　　(1)此时电阻$R_{1}$两端的电压$U_{1}$。
　　(2)此时滑动变阻器$R_{2}$连入电路的阻值。
　　(3)移动滑动变阻器$R_{2}$的滑片P,电流表A的示数变化范围为$0.5~1A$,滑动变阻器$R_{2}$的规格。
　　　

答案： 解:
(1)由电路图可知，电阻$R_1$与滑动变阻器$R_2$串联
$U_1 = U - U_2 = 15\ V - 9\ V = 6\ V$　　　　　　　　　　　　　　　　
(2)$I_1=\frac{U_1}{R_1}=\frac{6\ V}{10\ \Omega}=0.6\ A$
$I_2 = I_1 = 0.6\ A$
$R_2=\frac{U_2}{I_2}=\frac{9\ V}{0.6\ A}=15\ \Omega$
(3)$R=\frac{U}{I}=\frac{15\ V}{0.5\ A}=30\ \Omega$
$R_{大}=R - R_1 = 30\ \Omega - 10\ \Omega = 20\ \Omega$
答:
(1)此时电阻$R_1$两端的电压$U_1$为 6 V。
(2)此时滑动变阻器$R_2$连入电路的阻值为 15 Ω。
(3)滑动变阻器$R_2$的规格为“20 Ω　1 A”。
