《2025年中考快递同步检测九年级物理全一册人教版》

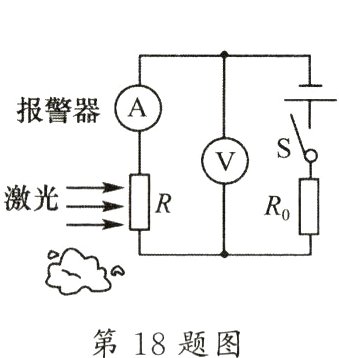

18.新课标创设情境)为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示,是烟雾报警的简化原理图。电源电压保持不变,$R_{0}$为定值电阻,光敏电阻$R$的阻值随光照强度的减弱而增大,当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻$R$的激光时，电流表的示数_______,电压表的示数_______。(均选填“变大”或“变小”)
　　　

答案： 变小;变大

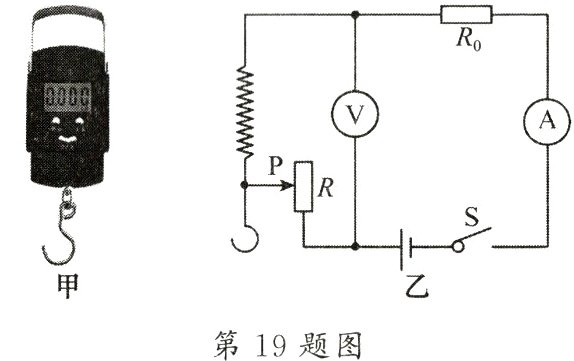

19.新考向创设情境)如图甲所示，是某款电子秤，图乙是它的工作原理图。当闭合开关S,挂钩受到向下的拉力增大时,$R$接入电路的阻值将_______;为使拉力增大时电子秤的示数增大,应把_______表改装为显示计;此电路中,定值电阻$R_{0}$的作用是_______。
　　　

答案： 变小;电流;保护电路

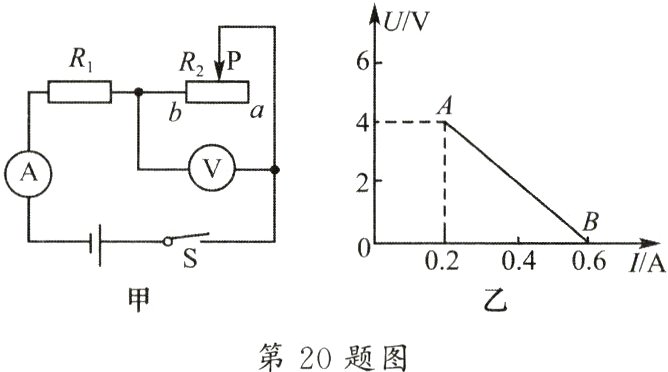

20.如图甲所示,电源电压保持不变,$R_{1}=10\Omega$,当闭合开关S,滑动变阻器的滑片P从$a$端移到$b$端时,两电表示数的变化关系用图乙中的线段$AB$表示，则电源电压的大小和滑动变阻器的最大值分别为　　　　　　　　　　　　　　　　　　　　(　　　)
　
A. $8V$,$20\Omega$　　　　　　　　　B. $8V$,$40\Omega$
　
C. $6V$,$20\Omega$　　　　　　　　　D. $6V$,$40\Omega$
　　　

答案： C

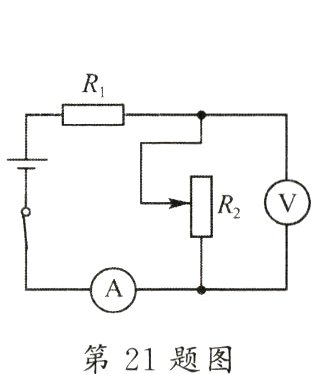

21.如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在$1A$至$2A$之间,电压表的示数范围在$6V$至$9V$之间(电源电压保持不变),则定值电阻$R_{1}$的阻值及电源电压分别是　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
　
A. $3\Omega$,$12V$　B. $3\Omega$,$15V$　　C. $6\Omega$,$15V$　　D. $6\Omega$,$12V$
　　　

答案： A
