16. (5分)根据图12和图13所示实验回答下列问题。
(1) 如图12是探究电流通过导体产生的热量与电流的关系，由实验可知，电阻丝R₁产生的热量大于(选填“大于”“小于”或“等于”)电阻丝R₂产生的热量。
(2) 如图13所示是“探究平面镜成像的特点”的实验装置。
① 为了便于确定像的位置，应选择玻璃板(选填“玻璃板”或“平面镜”)进行实验。
② 实验时点燃蜡烛A，透过玻璃板能观察到蜡烛A的像，这是光射到玻璃板发生反射形成的；移动蜡烛B，使蜡烛B与A的像完全重合，移走蜡烛B，将一白纸板放于原蜡烛B位置，白纸板不能(选填“能”或“不能”)接收到蜡烛A的像。

答案： 16.
(1)电流 大于
(2)①玻璃板 ②反射 不能
[解题思路]
(1)从题图中可看出两密闭容器内电阻丝R₁与R₂的阻值相等，但R₁在干路中，而R₂在支路中，所以通过R₁的电流I₁大于通过R₂的电流I₂，通电时间相同，根据控制变量法可知题图中实验是探究电流通过导体产生的热量与电流的关系。该实验是通过观察U形管两侧液面的高度差来反映电阻丝产生的热量大小的。题图中左侧U形管两侧的液面高度差更大，说明R₁产生的热量更多。
(2)①为了便于确定像的位置，应选择玻璃板，因为玻璃板既能透光又能反射光，实验时可以透过玻璃板观察玻璃板另一侧的情况。②点燃蜡烛A，透过玻璃板能观察到蜡烛A的像，这是平面镜成像现象，其实质是光的反射；由于平面镜所成的像是虚像，虚像不能用光屏承接，所以用白纸板承接不到像。

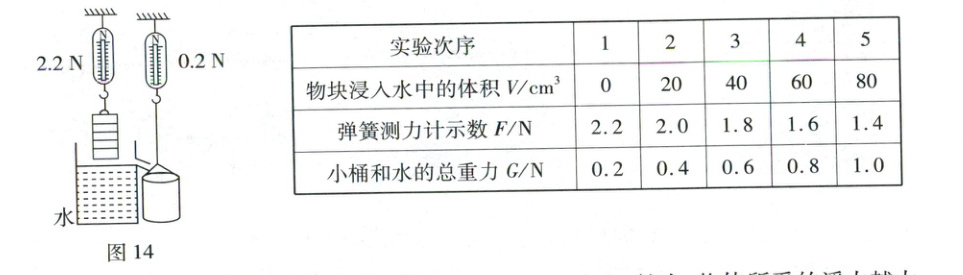

17. (6分)如图14所示，在“探究浮力的大小跟哪些因素有关”的实验中，小明将溢水杯盛满水，将小桶放在溢水口，将物块(不吸水)逐渐浸入水中直至浸没，记录弹簧测力计的示数并填入表格中，用弹簧测力计测出小桶和水的总重填入表格中，溢水杯的底面积为50cm²。(g取10N/kg)

(1) 分析表中数据可得出结论：液体密度一定，物体排开液体的体积(或物体浸入液体中的体积)越大，物体所受的浮力越大。
(2) 分析表中数据还能得出的结论是浸在液体中的物体所受浮力的大小等于物体排开液体所受的重力。
(3) 分析表中数据，物块浸没时所受的浮力大小为0.8N，物块的密度为2.75×10³kg/m³。
(4) 完成第5次实验操作后，用弹簧测力计将物块向上拉出液面一小部分，弹簧测力计示数变为1.7N，此操作会使容器底所受液体的压强减小60Pa。

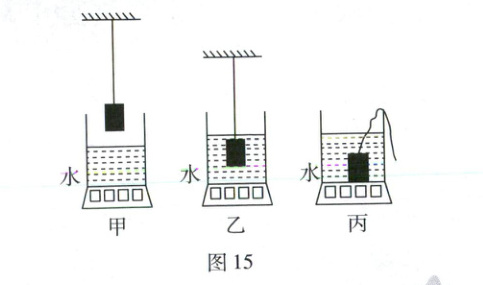

【拓展】为了测量某实心物块的密度，小红设计了如图15的方法进行实验。

① 如图15甲，将装有适量水的烧杯放在已清零的电子秤上，测出总质量为m₁。
② 如图15乙，将物块轻轻浸没于水中，读出电子秤的示数为m₂。
③ 如图15丙，使物块沉于烧杯底部，读出电子秤的示数为m₃。
④ 此物块密度的表达式ρ物=$\frac{m_3 - m_1}{m_2 - m_1}\rho_{水}$(用ρ水、m₁、m₂、m₃表示)。

答案： 17.
(1)物体排开液体的体积(或物体浸入液体中的体积)
(2)物体排开液体所受的重力
(3)0.8 2.75×10³
(4)60 [拓展]$\frac{m_3 - m_1}{m_2 - m_1}\rho_{水}$
[解题思路]
(1)分析表中数据可知，当液体密度一定时，物体浸入液体的体积越大，弹簧测力计的示数越小，由于$F_{浮}=G_{物}-F$，则物块受到的浮力逐渐变大。
(2)物块排开的水的重力$G_{排水}=G - G_{桶}$，分析表中数据可知，每次实验都有$F_{浮}=G_{排水}$，所以可得出结论：浸在液体中的物体所受浮力的大小等于物体排开液体所受的重力大小。
(3)第5次实验时，物块恰好浸没，可得物块浸没时所受的浮力$F_{浮}=G_{物}-F = 2.2N - 1.4N = 0.8N$。由于$G_{物}=\rho_{物}gV_{物}=2.2N$①，$F_{浮}=\rho_{水}gV_{排}=0.8N$②，而物体浸没在水中时$V_{排}=V_{物}$，由$\frac{①}{②}$可得，$\frac{\rho_{物}gV_{物}}{\rho_{水}gV_{排}}=\frac{2.2N}{0.8N}=2.75$，故可得$\rho_{物}=2.75\rho_{水}=2.75×10³kg/m³$。
(4)完成第5次实验操作后，用弹簧测力计将物块向上拉出液面一小部分，弹簧测力计示数变为1.7N，则物块所受的浮力减小了$\Delta F_{浮}=1.7N - 1.4N = 0.3N$，根据物体间力的作用是相互的，可知物体所受浮力的减小量等于物体对水竖直向下压力的减小量，即水对容器底的压力减小了$\Delta F = \Delta F_{浮}=0.3N$，所以水对容器底的压强减小量$\Delta p=\frac{\Delta F}{S}=\frac{0.3N}{50×10^{-4}m²}=60Pa$。
[拓展]解析详见《解题有招》折页“快招4”。
