《2026年金考卷中考45套汇编物理河北专版》

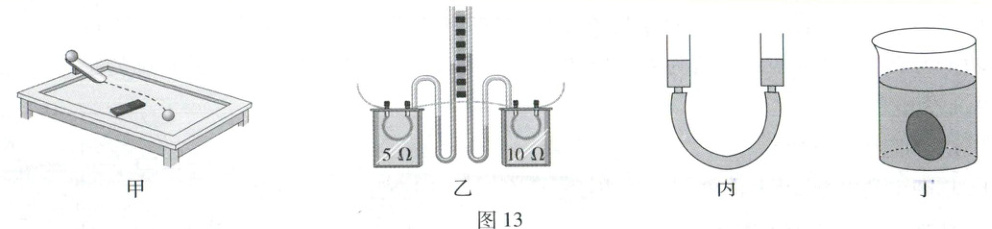

16. (5分)根据如图13所示的四幅图,在下面的空格处填入相应的内容。
(1)甲图:让小铁球从斜面上滚到水平桌面,在它运动路径的侧旁放一个磁体,观察到小球运动的轨迹偏向了磁体。从力的作用效果看,实验表明:力可以改变物体的运动状态。
(2)乙图:两个相同的透明容器中密封着等量的空气,将两容器中的电阻丝串联起来接到电源两端,通电一段时间后,右侧U形管中液面的高度变化较大。实验表明:在电流和通电时间相同的情况下,电阻越大，这个电阻产生的热量越多。
(3)丙图:把两个注射器筒拔去活塞后用胶管连接,做成一个连通器,在连通器中加入水,观察两个筒里水面的高度。实验表明:连通器里的同一种液体不流动时,各容器中的液面高度相同(或各容器中的液面相平)。
(4)丁图:新鲜的鸡蛋浸没在盛有清水的烧杯中,向清水中加盐将观察到沉在水下的鸡蛋上浮。实验表明:浸没在液体中的物体所受浮力的大小与液体密度有关。

答案： 16
(1)力可以改变物体的运动状态
(2)电阻越大，这个电阻产生的热量越多
(3)各容器中的液面高度相同(或各容器中的液面相平)
(4)沉在水下的鸡蛋上浮 液体密度
[解题思路]
(1)小铁球在水平桌面上运动过程中受到了磁体的吸引力（隐含信息），其运动方向发生了变化，即运动状态发生了变化，该实验表明，力可以改变物体的运动状态。
(2)由题图乙可知，将两个阻值不同的电阻丝串联，通过它们的电流相等，通电时间也相等，右侧U形管中液面的高度变化较大（关键信息），说明右侧密封容器中阻值较大的电阻丝产生的热量多，由此可得：在电流和通电时间相同时，导体的电阻越大，产生的热量越多。
(3)连通器原理：连通器中的同一种液体在不流动时，液面总是相平的（关键信息）。
(4)新鲜的鸡蛋浸没在清水中下沉，此时鸡蛋受到的浮力小于重力；向清水中加盐后，浸没在盐水中的鸡蛋上浮，此时鸡蛋受到的浮力大于重力。该实验表明，浸没在液体中的物体所受浮力的大小与液体的密度有关。

17. (6分)在“探究杠杆的平衡条件”实验中,小明使用可绕O点自由转动、刻度均匀的杠杆,以及多个重为0.5N的钩码进行了以下操作:

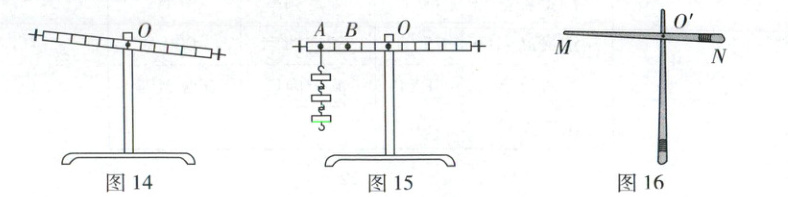

(1)不挂钩码时,杠杆在如图14所示的位置静止,小明将杠杆左边的螺母调至最左端,发现杠杆右侧还略向下倾斜,此时小明应向左(选填“左”或“右”)调节杠杆右边的螺母,使杠杆水平并静止,达到平衡状态。

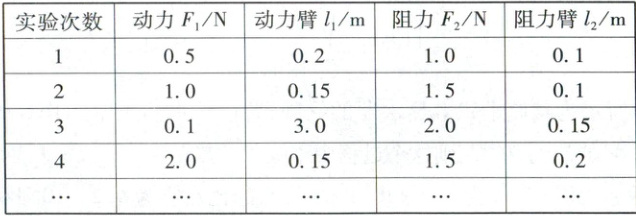

(2)给杠杆两侧挂上不同数量的钩码,设右侧钩码对杠杆施加的力为动力F₁,左侧钩码对杠杆施加的力为阻力F₂;测出杠杆水平平衡时的动力臂l₁和阻力臂l₂。多次实验并把数据填入下表。

小明分析表格中的数据发现,第3次实验数据有误,剔除这组数据后,初步得出杠杆的平衡条件:动力×动力臂 = 阻力×阻力臂。

(3)第4次实验结束后,小明撤去右侧钩码,改用弹簧测力计继续实验。如图15所示,他在左侧A点悬挂三个钩码,再用弹簧测力计(未画出)在B点拉杠杆。杠杆重新在水平位置平衡时,弹簧测力计的示数可能为(选填序号)。
①2.0N
②2.5N
③3.0N
④3.5N
(4)筷子是中国传统餐具,体现了我国古代劳动人民的智慧.用筷子夹东西时,所属的杠杆类型与第4次实验时的杠杆类型相同。
(5)小明选用质量分布均匀但两端粗细不同的筷子玩“托筷子”游戏时,用一根筷子把另一根筷子MN水平托起来,图16为筷子稳定时的俯视图,筷子MN的重心在O'点,此时O'N(选填“MO'”或“O'N”)段更重一些。

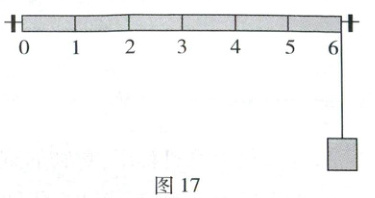

【拓展】如图17所示,小明在一根均匀硬质细杆上挖出等间距的5道细凹槽,将细杆分成6等份,并分别在细杆两端和凹槽处标记出0、1、2、3、4、5、6,然后在两端对称安装合适的螺母。支架(未画出)支撑在任一标记处时,都要重新调节螺母,使细杆不挂物体时在水平位置平衡。现把重为2N的物体悬挂在标记“6”处,仅在其他标记处放置支架和悬挂最大容积为800mL、重为1N的小桶,通过改变支架支撑的位置和小桶悬挂的位置,并调整小桶内的水量,可以有种方案使细杆在水平位置平衡。水的密度为1.0×10³kg/m³,g取10N/kg。

答案：
17
(1)左
(2)3
(3)②③④
(4)4
(5)O'N [拓展]11
名师教审题
针对[拓展]
题干：支架(未画出)支撑在任一标记处时，都要重新调节螺母，使细杆不挂物体时在水平位置平衡。
审①：说明支点可以在任一标记处，但要注意阻力和动力同向，故不可取“O”和“6”的位置作为支点；杠杆水平平衡时不需要考虑细杆重力的影响。
题干：现把重为2N的物体悬挂在标记“6”处，仅在其他标记处放置支架……
审②：F_支 = 2N，阻力臂的可能取值为l、2l、3l、4l、5l(l为细杆每一段的长度)。
题干：“悬挂最大容积为800mL、重为1N的小桶”“调整小桶内的水量”。
审③：说明动力满足1N≤F_动$≤1N + 1.0×10^3kg/m^3×800×10^(-6)m^3×10N/kg = 9N。$
[解题思路]
(1)杠杆右端下沉，此时应将杠杆任意一侧或两侧的螺母向左调节(“左偏右调，右偏左调”)，直至杠杆水平平衡。
(2)每个钩码重为0.5N（重要条件），由表格数据可知，第3次实验中动力$F_1$的大小为0.1N ＜ 0.5N，而且此时动力臂为3m，不符合实际，故第3次实验数据是错误的。
(3)设杠杆上每小格的长度为l，则此时阻力$F_2 = 3×0.5N = 1.5N，$阻力臂$l_2 = 5l，$动力作用在B点，若以OB为动力臂，则动力臂最长，动力最小，此时动力的方向垂直于杠杆向上，根据杠杆平衡条件可知，最小的动力$F_{1min} = F_2l_2/l_1 = 1.5N×5l/(3l) = 2.5N，$故弹簧测力计的示数F≥2.5N，②③④符合题意。
(4)使用筷子夹东西时，动力臂小于阻力臂，筷子属于费力杠杆，此时杠杆类型与第4次实验时的杠杆类型相同。
(5)筷子MN可看作杠杆，其中O'为支点，分析如图所示，根据杠杆平衡条件可知，G_细l_细 = G_粗l_粗，此时l_细 ＞ l_粗，故G_细 ＜ G_粗，即O'N段更重一些。
[拓展]通过审题分析，可知“1”“2”“3”“4”“5”的位置都可作为支点，通过杠杆平衡条件并作图分析如下(为了简化，虚线下方读数表示可以使杠杆水平平衡的动力大小)：

由于动力的取值范围为1N≤F_动≤9N，综上可知，能够实现杠杆在水平位置平衡的方案共有11种。
