《2026年金考卷中考45套汇编物理河北专版》

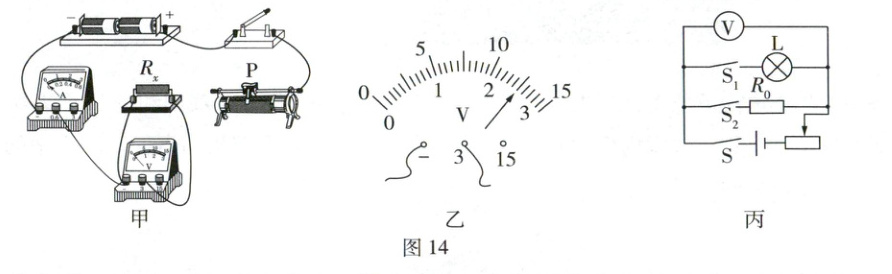

18. (7分)在测量未知电阻Rₓ的阻值的实验中,小明连接了如图14甲所示的部分实物电路,其中电源由2节干电池组成,滑动变阻器为R₁(“10Ω 1.5A”)和R₂(“20Ω 0.6A”)中的一个。
(1)请用笔画线代替导线,将图14甲中的实物电路连接完整(要求:滑片P向右移动时滑动变阻器接入电路的阻值变小)。

(2)正确连接电路后,闭合开关,发现无论怎样移动滑动变阻器的滑片,电流表和电压表均无示数,小明将电压表拆下,保持其余元件连接完整,将电压表依次并联接在电源、开关、滑动变阻器、电流表两端,出现的现象如下表所示,若电路中只有一处故障,则电路故障是滑动变阻器断路。

(3)排除故障后,闭合开关,改变滑动变阻器滑片的位置,测得的部分数据记录如下表所示。第3次实验中,电压表的示数如图14乙所示,为2.5V。

(4)分析实验数据,测得的未知电阻Rₓ的阻值为10.3Ω。(结果保留1位小数)
(5)结合实验数据可推测本实验选用的滑动变阻器是$R_2$(选填“R₁”或“R₂”)。
(6)利用本次实验得到的数据,除了可以计算出定值电阻的阻值,还可以验证一个电学实验结论:电阻一定时，通过导体的电流与导体两端的电压成正比。
【拓展】实验结束后,小明设计了如图14丙所示的电路测量额定电压为2.5V的小灯泡的额定功率,已知电源电压恒定且未知,定值电阻R₀的阻值为10Ω。实验步骤如下:
①闭合开关S、S₁,断开S₂,调节滑动变阻器的滑片,使电压表示数为2.5V;
②保持滑片不动,闭合开关S、S₂,断开S₁,此时电压表的示数为2V;
③将滑片移至最左端,此时电压表示数为4.5V;
④小灯泡的额定功率为0.4W。

答案：
18.
(1)如图所示。(1分)
(2)滑动变阻器断路
(3)2.5
(4)10.3
(5)$R_2$
(6)电阻一定时，通过导体的电流与导体两端的电压成正比 【拓展】0.4
