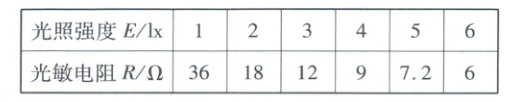

10. 如图8所示是一种烟雾报警装置的结构原理图。电源电压为9V且保持不变,报警仪表由电流表改装而成,量程为0~150mA,R₀为定值电阻,阻值为60Ω,R为光敏电阻,其阻值随光照强度的变化如下表所示,其中"光照强度(E)"的单位为勒克斯(lx),光越强,光照强度越大。闭合开关,当电路中的电流减小至100mA时,装置开始报警。下列说法正确的是(D)


A.当有烟雾遮挡射向光敏电阻的激光时,电压表和电流表的示数均变小
B.当光照强度为3lx时,装置开始报警
C.减小R₀的阻值,可使装置在烟雾浓度较低时报警
D.减小电源电压,可使装置在烟雾浓度较低时报警

答案： 10 D
A(×)闭合开关，R、R₀串联，电流表测量电路中的电流，电压表测量光敏电阻R两端的电压。当有烟雾遮挡射向光敏电阻的激光时，光照强度减小，由表格数据可知，光敏电阻的阻值增大，电路总电阻变大，电源电压不变，则由欧姆定律可知，电路中的电流变小，即电流表示数变小，根据U = IR可知R₀两端的电压变小，根据串联电路的电压规律(解题关键)可知，R两端的电压变大，即电压表的示数变大。
B(×)当光照强度为3lx时，由表格数据可知光敏电阻阻值为12Ω，此时电路中的电流I = $\frac{U}{R_{总}} = \frac{9V}{60\Omega + 12\Omega} = 0.125A ＞ 0.1A$，故此时装置未报警。
C(×)D(√)装置开始报警时电路电流不变，为100mA(关键信息)。若减小R₀的阻值，由于电源电压不变，由欧姆定律和串联电路的电阻规律可知，R的阻值要更大才能使装置在规定的电流值报警，那么光照强度需更小，故会使装置在烟雾浓度较高时报警；若减小电源电压，由欧姆定律可知，电路总电阻较小时就能使装置在规定的电流值报警，而R₀的阻值不变，则R的阻值减小，由表格数据可知，此时光照强度更大，故会使装置在烟雾浓度较低时报警。

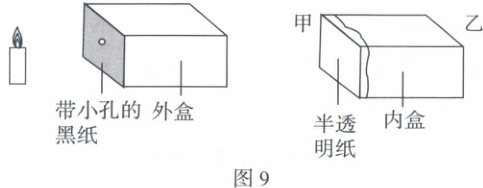

11. (2分)某同学利用如图9所示的器材制作"针孔照相机",将内盒的甲端插入外盒即可组装完成,该"针孔照相机"的光学成像原理是光的直线传播。保持蜡烛和小孔的距离不变,在将内盒推入外盒的过程中,半透明纸上烛焰的像将变小(选填"变大""不变"或"变小")。

答案：
11 光的直线传播 变小
【解题思路】“针孔照相机”的光学成像原理与小孔成像相同，都是光的直线传播。“针孔照相机”的成像光路可简化为下图，当物距不变、像距变小时，A₂B₂ ＜ A₁B₁，说明所成的像变小。

12. (2分)2025年2月11日,长征八号改运载火箭成功将卫星互联网低轨02组卫星发射升空,卫星顺利进入预定轨道。火箭加速升空过程中,卫星的重力势能变大,机械能变大。(均选填"变大""变小"或"不变")。

答案： 12 变大 变大
【解题思路】火箭加速(解题关键)升空过程中，卫星的质量不变，速度变大，所处高度升高，故卫星的动能变大，重力势能变大；由于卫星的机械能等于其重力势能和动能之和，故其机械能也变大。

13. (2分)如图10,拉杆箱是外出工作、旅游时常用的收纳工具。当人在拉杆处施加竖直向上的力抬起拉杆箱时,拉杆箱相当于省力(选填"费力"或"省力")杠杆;人拉着拉杆箱在水平地面上行走过程中,地面对拉杆箱的支持力不做(选填"做"或"不做")功。

答案： 13 省力 不做
【解题思路】当人在拉杆处施加竖直向上的力抬起拉杆箱时，可将拉杆箱看作杠杆，轮子与地面接触处是支点，重力是阻力，作用在重心处，方向竖直向下，手对拉杆竖直向上的力是动力，分析可知动力臂大于阻力臂，故拉杆箱是省力杠杆；人拉着拉杆箱在水平地面上行走过程中，地面对拉杆箱的支持力竖直向上，但拉杆箱没有在支持力的方向上通过距离，所以地面对拉杆箱的支持力没有做功。

14. (2分)如图11所示,取一个飞机机翼模型倒插在两根竖直固定的金属杆上,机翼模型处于静止状态,将一个电风扇正对机翼模型吹风时,机翼可能沿杆向下(选填"上"或"下")运动。请再举出一个生活中涉及流体压强的实例:高铁站台设置安全线(合理即可)。

答案： 14 下 高铁站台设置安全线(合理即可)
【解题思路】由题图可知，机翼模型上平下凸，当电风扇正对机翼模型吹风时，根据流体压强与流速的关系(流速大的地方压强小，流速小的地方压强大)，可知机翼受到向下的压力差，当向下的压力差与机翼的重力之和大于机翼受到的金属杆的摩擦力时，机翼将向下运动。
