《2026年金考卷中考45套汇编物理河北专版》

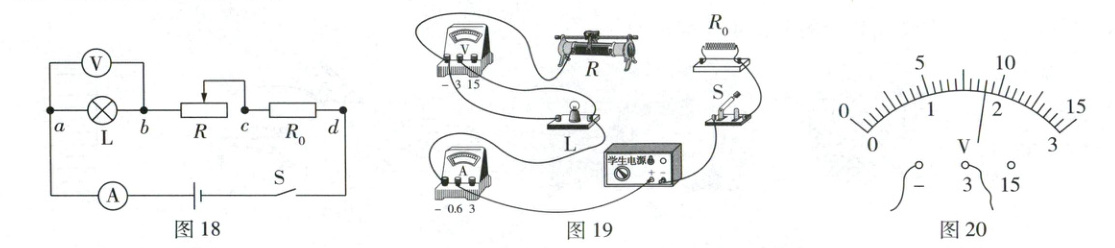

18. (7分)在“探究串联电路电压的特点”实验中,小明设计了如图18所示的电路,其中R₀为定值电阻,R为滑动变阻器,L为小灯泡。

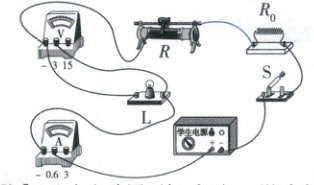

(1)根据图18所示的电路图用笔画线代替导线,将图19所示的实物图补充完整。

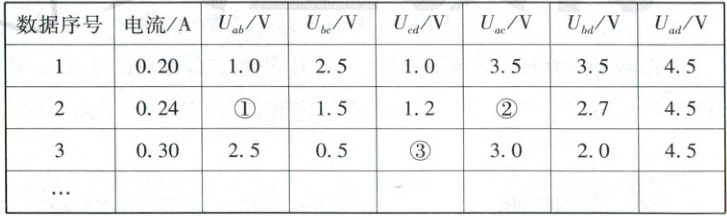

(2)连接好电路后,闭合开关,移动滑动变阻器的滑片至某一位置,记录电流表的示数;选择合适的测量范围,用电压表分别测出ab、bc、cd、ac、bd、ad间的电压。将这些数据记人下表。改变滑动变阻器滑片的位置,在保证电路安全的情况下再做几次实验。读取数据①时电压表的示数如图20所示,示数为1.8V。

(3)根据数据可知R₀的阻值为5Ω。
(4)根据第1组的实验数据可初步得出结论:串联电路中,总电压等于这部分电路中的各用电器两端电压之和。再做几次实验的目的是检验实验结论是否具有普遍性。
(5)读取数据②(选填“②”或“③”)时,电压表指针没有对准刻度线。
(6)根据表中的实验数据,写出一条你还能发现的规律:在电阻一定的情况下，通过导体的电流与导体两端电压成正比(合理即可)。
【拓展】灯泡L₁和L₂的额定功率相等,额定电流分别为0.2A和0.3A,小明利用图18中的灯泡L,对L₁和L₂的发光情况进行研究。将L、L₁、L₂与某一可调压电源连接成图21所示的电路,只闭合S₁,调节电源电压至某一值时,通过电压表判断出L₁正常发光;断开S₁,闭合S₂,发现不用改变电源电压,L₂也恰好正常发光。则L₁正常发光时的电阻为22.5Ω。

答案：
18
(1)如图所示。(1分)
(2)1.8
(3)5
(4)检验实验结论是否具有普遍性
(5)②
(6)在电阻一定的情况下，通过导体的电流与导体两端电压成正比(合理即可) [拓展]22.5

[拓展]对电路图进行分析如下：$L_1$与L串联，$L_1$正常发光，则通过$L_1$的电流$I_1 = 0.2A，$根据表格第1组数据可知，则$L_1$两端的电压$U_1 = 1.0V，$此时$L_1$的额定功率$P_1 = U_1I_1 = (U - 1.0V)×0.2A。$$P_1 = P_2，$解得U = 5.5V，则$L_1$正常发光时的电阻$R = U_1/I_1 = (5.5V - 1.0V)/(0.2A) = 22.5Ω。$$L_1$与L串联，$L_2$正常发光，则通过$L_1$的电流$I_1 = 0.3A，$根据表格第3组数据可知，此时L两端的电压$U_1' = 2.5V，$则$L_1$的额定功率$P_2 = U_1'I_1 = (U - 2.5V)×0.3A。$
