《2025年新课程助学丛书物理九年级全一册人教版》

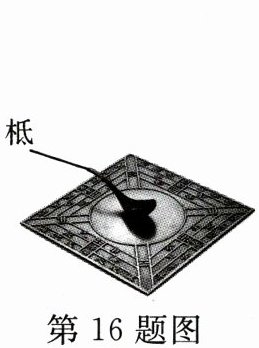

16. 《论衡》中记载：“司南之杓，投之于地，其柢指南。”如下图所示，“柢”即握柄，是磁体的S(南)极，司南之所以能指南北，是由于受到地磁场的作用。

答案： 16.S(南)　地磁场

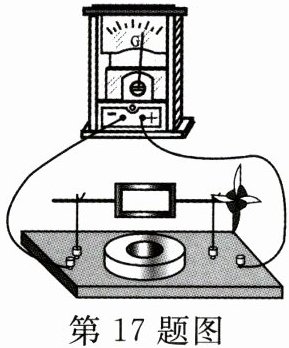

17. (2024·江苏徐州中考)上图所示的是自制交流发电机模型，风车转动，线圈在磁场中做切割磁感线运动时，电路中就会产生感应电流，电流方向与磁场方向和导体运动方向有关。如果把小测量范围的电流表换成电池，把模型当作电动机，此时线圈不能(选填“能”或“不能”)持续转动。

答案： 17.切割　磁场　不能

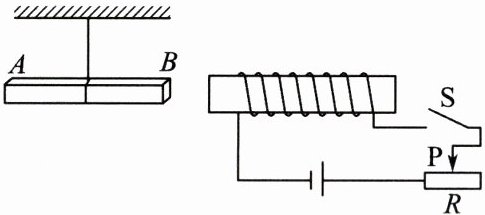

18. (2023·内蒙古中考)如下图所示，用细线悬挂的磁体 AB，磁极未知。闭合电路开关 S 后，磁体的 B 端与通电螺线管的左端相互排斥，则 B 端是磁体的N极；断开开关 S，磁体静止时，B 端会指向地理的北方。

答案： 18.N

19. 如右图所示，通电螺线管附近的小磁针处于静止状态，此时它的 A 端是N(选填“N”或“S”)极，电源的 a 端是正(选填“正”或“负”)极。滑动变阻器的滑片向右调节，则通电螺线管的磁性变强(选填“强”或“弱”)。

答案： 19.N　正　强

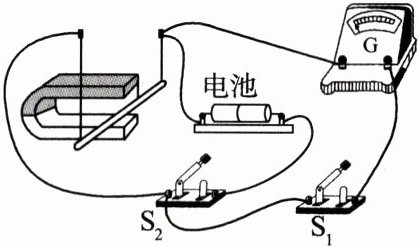

20. 如右图所示的实验装置中，磁体和导体棒均水平放置，断开开关 $ S_2 $、闭合 $ S_1 $，使导体棒水平向右运动，电流表 G 的指针向右偏，这是电磁感应现象；为使电流表 G 的指针向左偏，可使导体棒向左运动。断开开关 $ S_1 $、闭合 $ S_2 $，导体棒能运动起来，依此可制成电动机(选填“电动机”或“发电机”)。

答案： 20.电磁感应　左　电动机

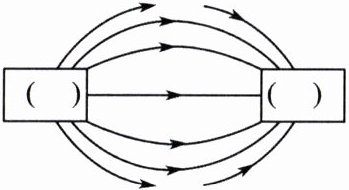

21. 如下图所示，请根据两条形磁体的磁感线分布情况，在括号中标出磁体的 N 极和 S 极。

答案：

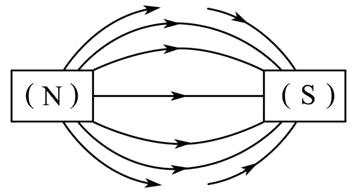

21.根据磁感线方向的规定知，磁体外部的磁感线从N极出发，回到S极，故左端为N极，右端为S极，如图所示。
