9.(2024·湖北枣阳市期末)下图是汽车油量表的工作原理图，电源电压不变，$ R_x $ 是变阻器，$ O $ 点为杠杆的支点，杠杆的另一端是浮标，下列说法正确的是(D)

A.图中的油量表是由电压表改装而成的
B.油位越高，通过电阻 $ R_0 $ 的电流越小
C.油位越高，变阻器 $ R_x $ 两端的电压越高
D.油位越高，整个电路电压与电流的比值越小

答案： 9.D

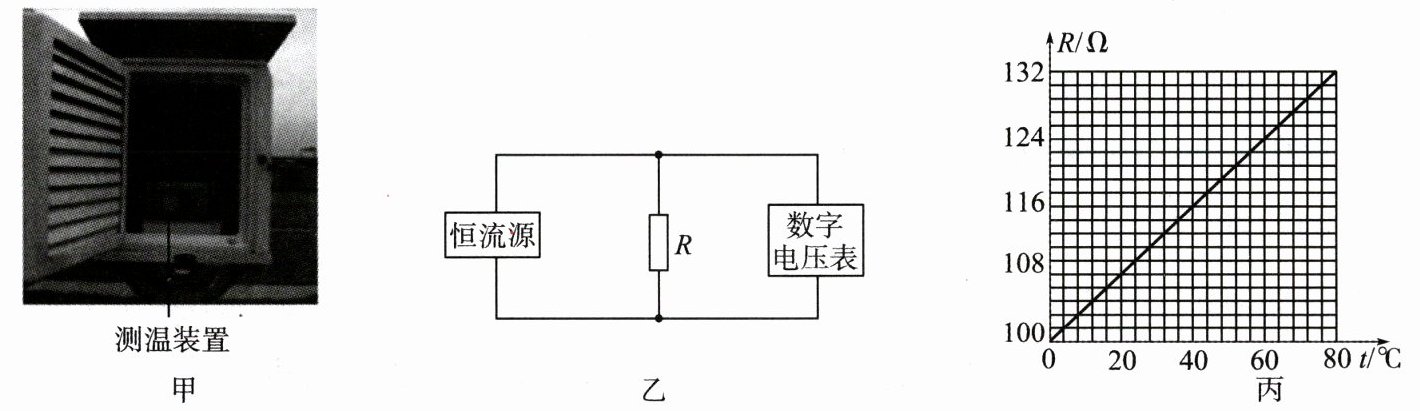

10.(2024·北京中考)图甲为某自动气象站中的测温装置，它的测温电路可简化为图乙，其中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻 $ R $ 变化时，通过 $ R $ 的电流大小保持不变。电阻 $ R $ 的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环境温度从 $ 20\ \celsius $ 上升到 $ 30\ \celsius $，电压表的示数变化了 $ 8\ mV $。当温度的变化值相同时，电压表示数的变化值越大，该测温装置的灵敏度越高。下列说法正确的是(C)


A.每升高 $ 1\ \celsius $，$ R $ 的阻值增大 $ 1.65\ \Omega $
B.通过 $ R $ 的电流为 $ 20\ mA $
C.环境温度为 $ 20\ \celsius $ 时，电压表的示数为 $ 216\ mV $
D.若要增大该测温装置的灵敏度，可换一个电流值更小的恒流源

答案： 10.C

11.(2024·广东佛山南海区期中)在图甲所示的电路中，电源电压保持不变，闭合开关 $ S $，当滑动变阻器的滑片 $ P $ 从右端滑到左端的过程中，$ R_1 $、$ R_2 $ 的 $ I - U $ 关系图像如图乙所示，则下列判断正确的是(C)


A.图线 $ B $ 是电阻 $ R_2 $ 的 $ I - U $ 关系图像
B.电源电压为 $ 16\ V $
C.$ R_1 $ 的阻值是 $ 20\ \Omega $
D.滑动变阻器 $ R_2 $ 的最大阻值为 $ 30\ \Omega $

答案： 11.C
