《2025年新课程助学丛书物理九年级全一册人教版》

21. （2024·四川遂宁中考）下图为家庭电路的一部分，请根据图中信息判断出相线和中性线，并标注在图中相应括号内（相线用“L”表示，中性线用“N”表示）。

答案： 21.图略

22. （2024·江苏常州中考）请在下图中虚线框内画出开关 S 和电灯 L 的符号，并用笔画线代替导线将三孔插座接入电路。

答案： 22.图略

23. (16 分)(2022·深圳中考)(1)小明检测到家庭电路中的最大电流为 5 A，要买一个电热水壶，小明在商场内看到两个规格的电热水壶，一个为“220 V 1 000 W”，一个为“220 V 1 500 W”，小明选了 1 000 W 的。请根据计算说出为什么不选 1 500 W 的？水壶的额定电流大于家庭电路中的最大电流
(2)电热水壶的电线很短，因此电阻小产生热量少，更加安全。
(3)小明把一个电热水壶插进插座，打开开关，突然家里的用电器都不工作了。请写出可能的两个原因：①水壶内部短路；②电水壶的功率过大。

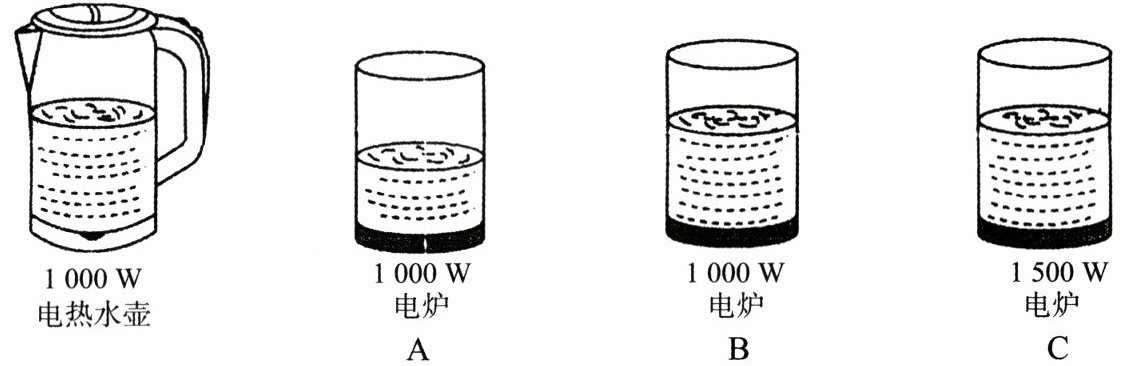

(4)比较电热水壶(下左图)和电炉的加热效率，请从下列选项中选择一个：B(填选项字母)。

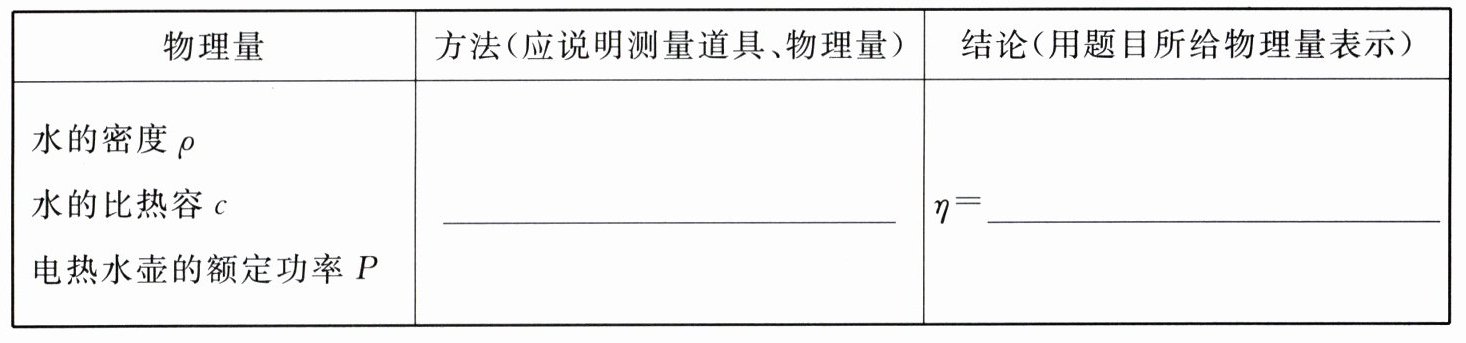

（5）实验：将 1 L 水加热至沸腾，探究电热水壶的效率。设计实验方案并写出效率的表达式。

答案： 23.
(1)水壶的额定电流大于家庭电路中的最大电流
(2)小 少
(3)①水壶内部短路 ②电水壶的功率过大
(4)B
(5)略
