16.(2024·淄博桓台期中)在“探究并联电路电压的特点”实验中，实物连接如下图所示，电源电压为 3 V；为了使实验更加合理，$ L_1 $、$ L_2 $ 应该选择规格不同(选填“相同”或“不同”)的灯泡；闭合开关后只是灯泡 $ L_2 $ 断路，其他电路无故障，则测得 $ L_1 $ 两端的电压为3 V。

答案： 16.不同 3

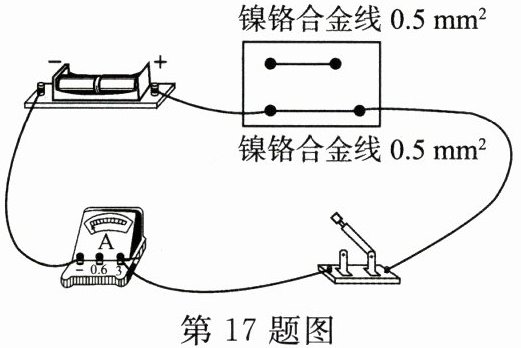

17. 利用下图所示的电路探究“影响导体电阻大小的因素”，该装置是探究导体的电阻大小与导体长度的关系。实验中电流表的示数越大，说明接入的导体电阻越小。小明认为：用电流表的示数反映电阻的大小，说明导体的电阻大小与电流大小有关，小明的说法是错误(选填“正确”或“错误”)的。

答案： 17.导体长度 小 错误

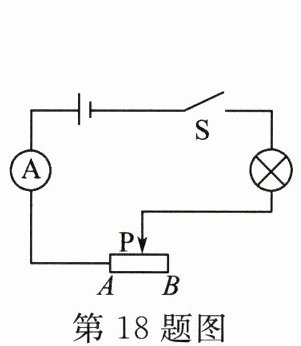

18.(2024·江苏无锡校级月考)如上图所示，小丽在“用滑动变阻器改变电路中的电流”实验中，连接实物电路时，开关应断开；闭合开关前滑动变阻器的滑片 P 应移动到B(选填“A”或“B”)端。实验中，小明缓慢移动滑片 P 时，看到灯泡忽亮忽灭，原因可能是滑片处接触不良。

答案： 18.断开 B 滑片处接触不良

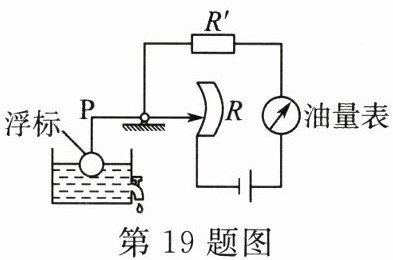

19.(2024·聊城莘县模拟)上图所示的是一种显示汽车油箱油量的装置原理图，其中滑杆 P 相当于滑动变阻器 R 的滑片，定值电阻 $ R' $ 在电路中的作用是加满油(选填“加满油”或“用完油”)时起到保护作用。图中油量表实质上是一个电流表(选填“电流表”或“电压表”)改装的。

答案： 19.加满油 电流表

20.(1)滑动变阻器的原理是通过改变接入电路中电阻丝的长度来改变电阻，闭合开关前滑片要调到阻值最大处。

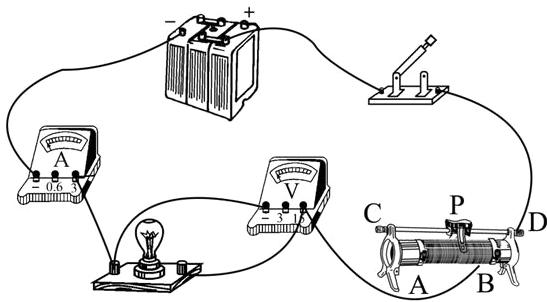

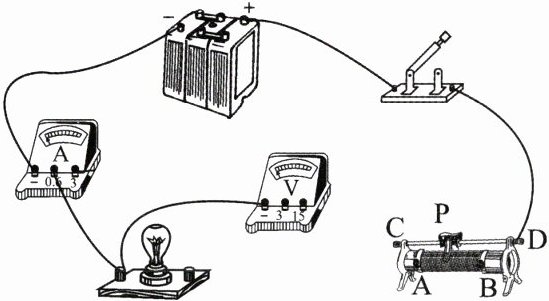

(2)在下图所示的电路中，已知小灯泡的额定电压为 3.8 V，若要求滑片 P 向右滑时灯泡变亮，请用笔画线代替导线完成电路连接。

答案：
20.
(1)通过改变接入电路中电阻丝的长度来改变电阻 阻值最大处
(2)
