《2025年新课程助学丛书物理九年级全一册人教版》

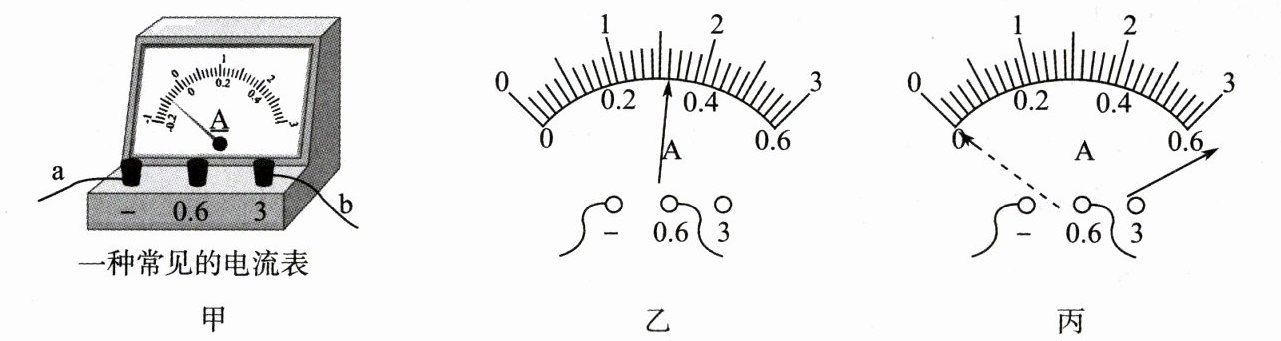

22. (10 分)下图甲是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线 a、b 分别与标有“—”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示。

(1)此时，电流是从导线a(选填“a”或“b”)流入电流表的。
(2)为了增大指针的偏转角度从而减小读数误差，应将导线 a 与标有0.6的接线柱相连，导线 b 与标有“—”的接线柱相连。
(3)纠正错误之后，电流表指针如图乙所示，则此时电流表的读数为0.32A。
(4)若电流表的指针摆动如图丙所示，则原因是选择的测量范围太小了。

答案： 22.
(1)a
(2)0.6 —
(3)0.32
(4)选择的测量范围太小了

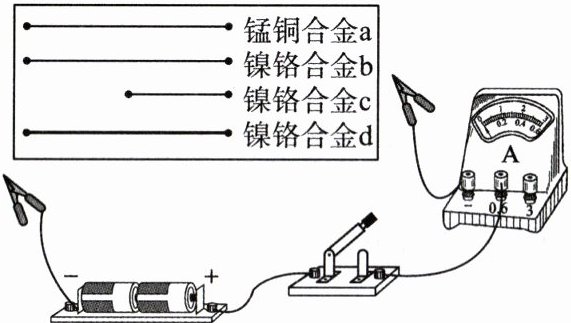

23. (6 分)(2024·贵州遵义阶段练习)在“探究影响电阻大小的因素”的实验中，某实验小组的同学利用下图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验探究。实验室提供了如下图所示的器材，电阻丝 a、b、c 粗细相同，a、b、d 长度相同，但 d 比 b 粗。

(1)该实验是通过观察电流表的示数间接地比较电阻丝电阻的大小，这种实验方法为转换法(选填“转换法”或“控制变量法”)。
(2)在探究导体电阻大小与长度的关系时，应选用金属丝bc(填序号)，得到的结论是：其他条件相同时，导体的长度越长，电阻越大。

答案： 23.
(1)电流表的示数 转换法
(2)bc 大

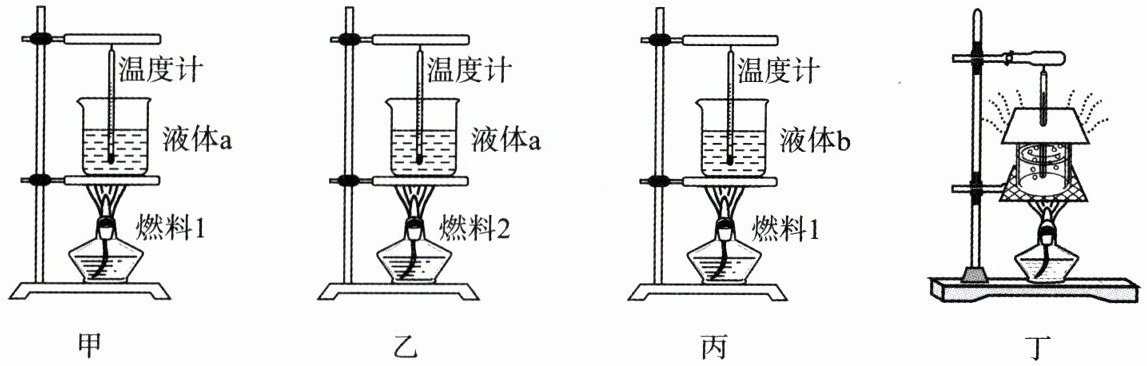

24. (12 分)(2024·江苏常州期中)如下图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是 10 g，烧杯内的液体质量也相同。

(1)比较不同燃料的热值，应选择甲、乙两图进行实验；比较不同物质的比热容，应选择甲、丙两图进行实验。
(2)酒精的热值为 $ 3.0 × 10^{7} \, J/kg $，完全燃烧 5 g 酒精放出的热量为1.5×10⁵J。
(3)某同学用如图丁所示的装置测酒精的热值。加热前酒精灯的质量为 $ m_{1} $，加热一段时间后质量变为 $ m_{2} $；烧杯中水的质量为 M，水的初温为 $ t_{1} $，末温为 $ t_{2} $，水的比热容用 c 表示。用以上符号表达该同学测酒精热值的计算式为：$\frac{cM(t₂ - t₁)}{m₁ - m₂}$；通过该实验得到的燃料热值与实际相比是偏小(选填“偏大”“偏小”或“相等”)，原因是燃料无法完全燃烧且在加热过程中有热量的散失。
(4)有一种涡轮增压(T 型)轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车(L 型)更节能，排气更清洁。同样的汽油(如 95#)加在 T 型轿车内的热值与加在 L 型轿车内的热值相比，一样大(选填“加在 T 型轿车内的热值更大”“一样大”或“加在 T 型轿车内的热值更小”)。

答案： 24.
(1)甲、乙 甲、丙
(2)1.5×10⁵
(3)$\frac{cM(t₂ - t₁)}{m₁ - m₂}$ 偏小 燃料无法完全燃烧且在加热过程中有热量的散失
(4)一样大
