《2025年新课程助学丛书物理九年级全一册人教版》

25.（6 分）某同学按照下图所示的电路图将实物连接起来，闭合开关 $ S $ 后，观察发现电流表 $ A $ 的示数为 $ 3.5 \, A $，$ A_1 $ 的示数是 $ 1 \, A $。求：

（1）通过灯泡 $ L_1 $ 的电流；
（2）通过灯泡 $ L_2 $ 的电流。

答案： 25.
(1)1A
(2)2.5A

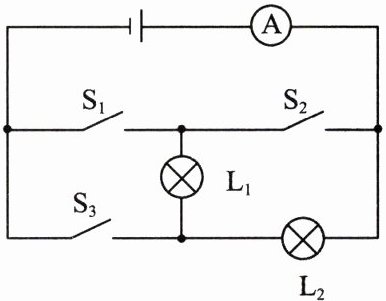

26.（9 分）如下图所示，电源电压不变。当只闭合开关 $ S_1 $ 时，电流表 $ A $ 示数为 $ 0.26 \, A $；当只闭合开关 $ S_2 $ 和 $ S_3 $ 时，电流表 $ A $ 示数为 $ 0.44 \, A $；当只闭合开关 $ S_3 $ 时，电流表 $ A $ 示数为 $ 0.24 \, A $。请通过计算回答下列问题：

（1）当开关 $ S_1 $ 闭合时，通过灯泡 $ L_2 $ 的电流多大？
（2）当只闭合开关 $ S_2 $ 和 $ S_3 $ 时，通过灯泡 $ L_1 $、$ L_2 $ 的电流多大？

答案： 26.
(1)0.26A
(2)0.2A,0.24A
