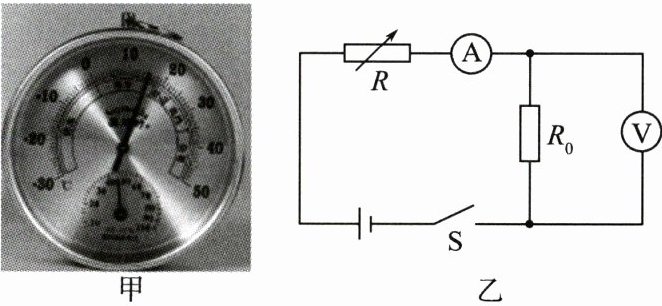

12.(2025·海南琼海模拟)图甲所示的为一种测量环境湿度的仪器，其简化工作原理图如图乙所示。电源电压为 $ 9\ V $，定值电阻 $ R_0 = 10\ \Omega $，$ R $ 为湿敏电阻，其阻值随环境湿度的增大而减小，$ R $ 的最大阻值为 $ 50\ \Omega $，电流表的测量范围为 $ 0 \sim 0.6\ A $，电压表的测量范围为 $ 0 \sim 9\ V $。闭合开关 $ S $，当环境湿度增大时，下列说法正确的是(D)

A.电流表示数变小，电压表示数变大
B.电压表示数与电流表示数的比值变小
C.$ R $ 的最小阻值为 $ 15\ \Omega $
D.电压表示数的变化范围为 $ 1.5 \sim 6\ V $

答案： 12.D

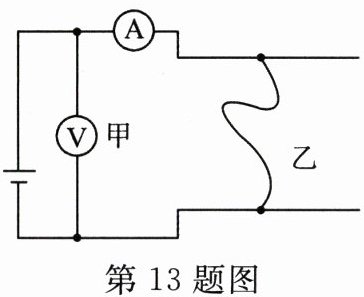

13.(2024·黑龙江哈尔滨南岗区期中)甲、乙两地相距 $ 40\ km $，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻是每千米 $ 0.2\ \Omega $。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如下图所示的电路进行测量。当电压表的示数为 $ 3.0\ V $ 时，电流表的示数为 $ 0.5\ A $，则短路位置离甲地的距离为(B)

A.$ 10\ km $
B.$ 15\ km $
C.$ 30\ km $
D.$ 40\ km $

答案： 13.B

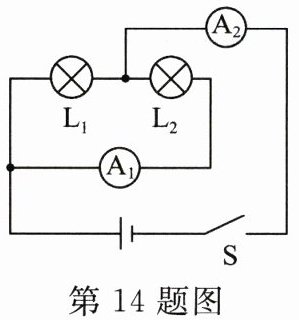

14.(2024·新疆乌鲁木齐一模)在上图所示的电路中，灯 $ L_1 $ 和 $ L_2 $ 的阻值之比为 $ 3:2 $，则开关 $ S $ 闭合后，电流表 $ A_1 $ 与 $ A_2 $ 的示数之比为(C)

A.$ 2:3 $
B.$ 3:2 $
C.$ 3:5 $
D.$ 2:5 $

答案： 14.C

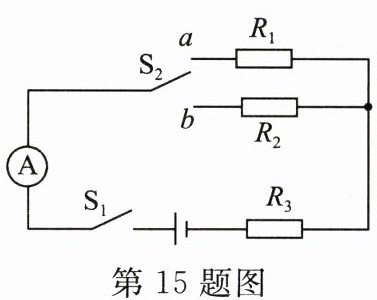

15.(2024·山西大同云州区期末)在上图所示的电路中，电源电压恒定，$ R_1 = 6\ \Omega $，$ R_2 = 12\ \Omega $，$ R_3 $ 是定值电阻。闭合开关 $ S_1 $，单刀双掷开关 $ S_2 $ 接 $ a $ 时电流表的示数为 $ 1\ A $，接 $ b $ 时电流表的示数为 $ 0.6\ A $。下列说法正确的是(B)

A.电源电压为 $ 18\ V $
B.电源电压为 $ 9\ V $
C.定值电阻 $ R_3 $ 的阻值为 $ 9\ \Omega $
D.定值电阻 $ R_3 $ 的阻值为 $ 2\ \Omega $

答案： 15.B

16.(1)小聪用右图所示的电路探究电流跟电阻的关系。将电阻 $ R_1 $ 接入电路后，闭合开关 $ S $，调节滑动变阻器的滑片，使电压表的示数为 $ U $；用电阻 $ R_2 (R_2 ＞ R_1) $ 替换电阻 $ R_1 $ 后，实验中，应调节滑片的位置，使电压表的示数为U，则前后两次电流表的示数之比为$R_2:R_1$。

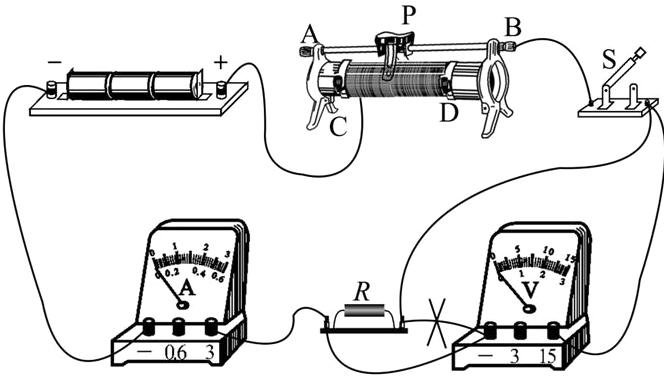

(2)小明用如下图所示的实验电路测量一只约 $ 5\ \Omega $ 的电阻 $ R $ 的精确阻值。
① 电路中有一处连接错了，请你在接错的导线上画“×”，并画出正确的连线。

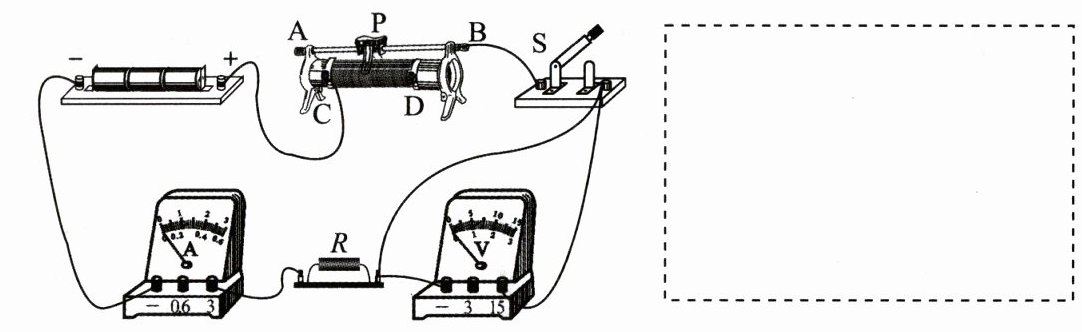

② 在虚线框内，根据改正后的实验电路画出电路图。

答案：
16.

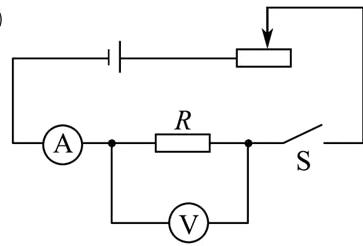

(1)U $R_2:R_1$
(2)①

②
