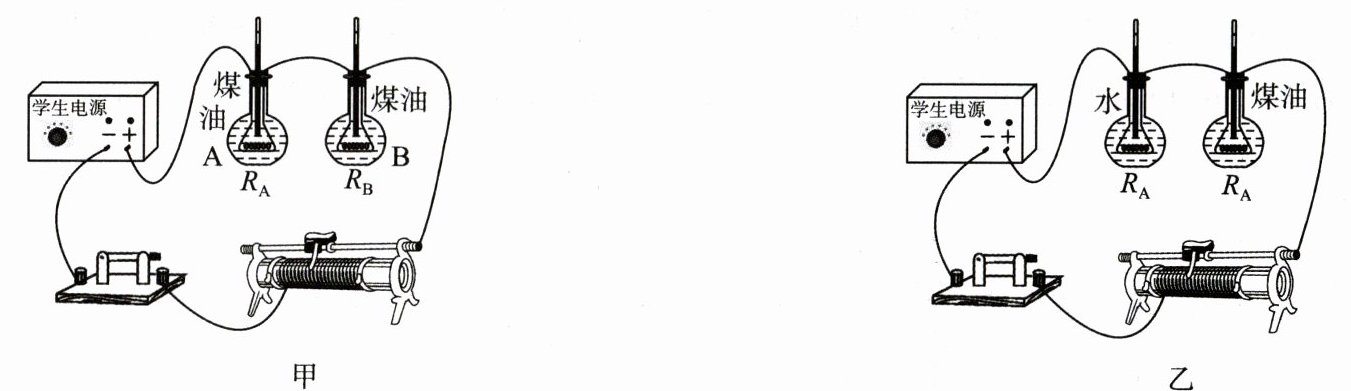

23. (12分)(2024·河南灵宝期末)某物理兴趣小组利用如图甲所示的实验装置探究“电流通过导体产生热量与电阻大小的关系”。A、B两瓶中装有质量与初温都相同的煤油，A瓶中金属丝的电阻比B瓶中金属丝的电阻大。
(1)实验中煤油吸热的多少是通过温度计示数的变化(选填“温度计示数的变化”或“加热时间”)来反映的。
(2)为了在较短的时间内达到明显的实验效果，选用煤油而不用水做实验，是因为煤油的比热容比水的小。
(3)使用甲装置，通电一定时间后，A(选填“A”或“B”)瓶中的温度计示数升高得多，由此得出的实验结论是当电流和通电时间一定时，导体的电阻越大,产生的热量越多。
(4)使用甲装置，能(选填“能”或“不能”)用于探究导体产生的热量与电流大小的关系。
(5)将甲装置改装后可测量煤油的比热容，如图乙所示，测量时，分别向两个相同的烧瓶中加入初温均为t₀、质量相等的水和煤油，通电一段时间后，分别读出温度计的示数为t水、t煤油，请写出煤油比热容的表达式c煤油 = $\frac{c_{水}(t_{水}-t_{0})}{t_{煤油}-t_{0}}$(忽略热量散失，已知水的比热容为c水)。

答案： 23.
(1)温度计示数的变化
(2)比热容
(3)A　当电流和通电时间一定时，导体的电阻越大,产生的热量越多
(4)能
(5)$\frac{c_{水}(t_{水}-t_{0})}{t_{煤油}-t_{0}}$

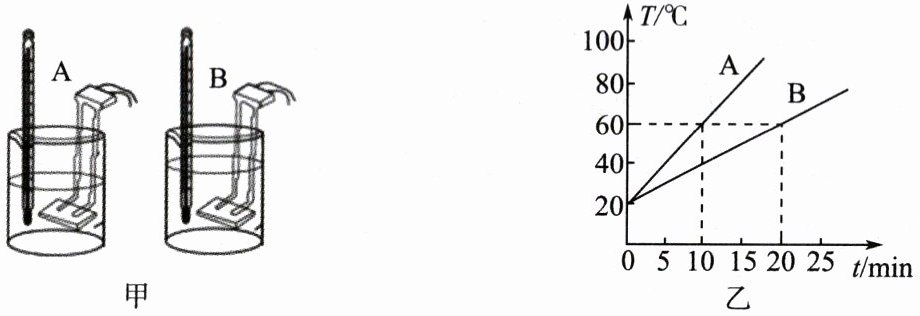

24. （4分）小国同学在研究电热器的性能时，取了两只相同的烧杯，装入质量相等的同种液体，将两只电热器A、B接入家庭电路，分别给两只杯子中的液体加热，如图甲所示，用温度计测出被加热的液体在不同时刻的温度，画出其温度随时间变化的关系图像，如图乙所示。
(1)电热器是利用了电流具有热效应。
（2）实验中杯子内的液体常用的是煤油而不是水，原因是________。
(3)由乙图可知A和B当中，B(选填“A”或“B”)电阻大。
(4)如果将A和B串联接入电路，B(选填“A”或“B”)电阻所在容器的温度计升高较快。

答案： 24.
(1)热效应
(2)煤油的比热容较小,在质量和吸热相同的情况下，温度变化明显
(3)B　
(4)B
