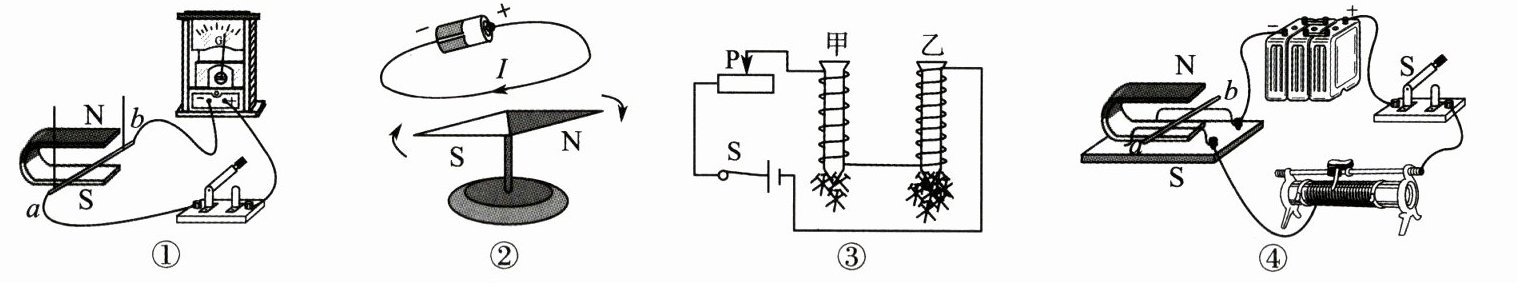

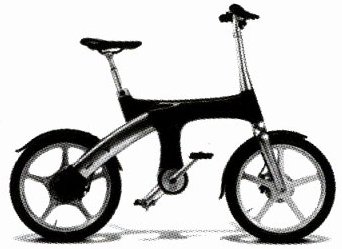

13. (2024·德州中考)右图为一种无链条电动自行车，它结合了人体动力和电池动力，骑行者踩脚踏板产生的动能可转化为电能，补充在锂电池内，之后通过锂电池驱动后轮前行。下图所示实验的原理与人体动力和电池动力的原理一致的是(B)



A.①②
B.①④
C.②③
D.③④

答案： 13.B

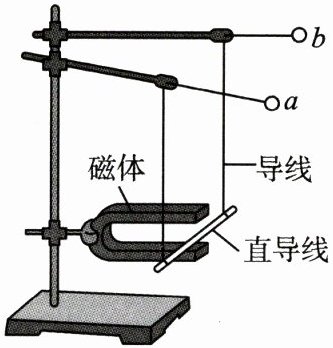

14. (2024·江苏苏州中考)如右图所示，在 a、b 两端接入电源或电流表组成不同装置，以下说法正确的是(C)


A.接电源，和发电机的原理相同
B.接电流表，和电动机的原理相同
C.接电源，可将电能转化为机械能
D.接电流表，移动直导线电流表指针一定偏转

答案： 14.C

15. (2024·四川达州中考)19 世纪，物理学家发现电与磁之间存在着紧密联系。下列关于电现象与磁现象的说法，正确的是(D)


A.甲图中通电后电磁铁 b 的线圈匝数少，磁性更强
B.乙图中通电后静止的小磁针发生偏转，说明通电导体周围存在磁场，断电后，小磁针保持不动

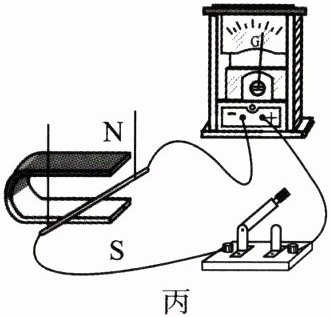

C.丙图是发电机的原理，闭合开关后，悬挂的导体棒将发生运动

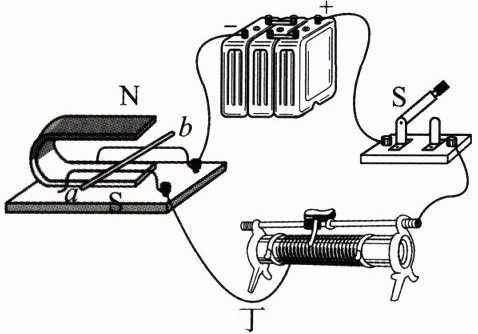

D.丁图是电动机的原理，闭合开关后，金属棒 ab 将发生运动

答案： 15.D
