《2025年新课程助学丛书物理九年级全一册人教版》

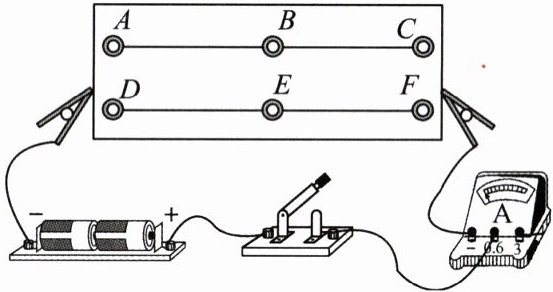

23.(6 分)(2024·北京丰台区期末)小力选择了如下图所示的实验装置探究“导体电阻大小与哪些因素有关”。AC 是锰铜合金导线，DF 是镍铬合金导线，它们的横截面积、长度均相同且粗细均匀，B 和 E 分别为 AC 和 DF 的中点。
(1)实验中导体电阻的大小通过电流表示数来反映。
(2)为了探究导体电阻大小与长度是否有关，他应将 AB

段

导线和AC段导线分别接入电路。
(3)在探究导体电阻大小与材料是否有关时，他将 AC 段导线和 DE 段导线分别接入电路进行实验。这样操作存在的问题是AC段导线和DE段导线的长度和材料均不同。

答案： 23.
(1)电流表示数
(2)AC
(3)AC段导线和DE段导线的长度和材料均不同

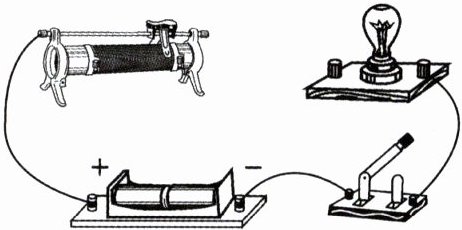

24.(6 分)(2024·宁夏中宁期中)小刚用如下图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
(1)请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大。
(2)另一组小红在实验过程中无论怎样移动滑片，小灯泡的亮度都不变且一直很亮，原因可能是滑动变阻器接了两个上端的接线柱(合理即可)。
(3)小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的ABCD。(填选项前的字母)
A. 电源和开关之间
B. 开关和小灯泡之间
C. 小灯泡和滑动变阻器之间
D. 滑动变阻器和电源之间

答案：
24.
(1)

(2)滑动变阻器接了两个上端的接线柱(合理即可)
(3)ABCD
