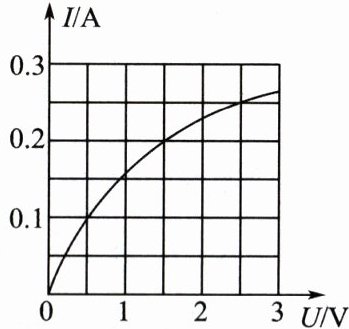

22.(4 分)(2023·安徽砀山县月考)小华同学利用伏安法测量小灯泡的电阻，小灯泡上标有“$ 2.5\ V $”字样，通过实验绘制出了小灯泡电流随电压变化的关系图像(如下图所示)。
(1)实验中，正确连接电路后，闭合开关，发现灯泡不亮，则接下来的操作是C(填选项前的字母)。
A. 断开开关，更换小灯泡
B. 断开开关，重新连接电路
C. 移动滑动变阻器，观察小灯泡是否发光
(2)由图像可知，小灯泡正常工作时的电阻为10$ \Omega $。

答案： 22.
(1)C
(2)10

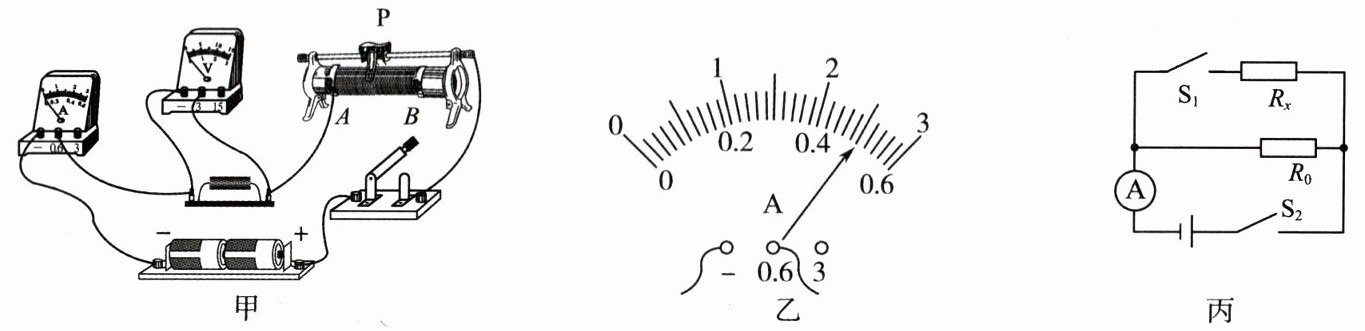

23.（8 分）（2024·内蒙古鄂尔多斯期末）同学们在进行“伏安法测电阻”实验，器材有：干电池两节、电压表、电流表、滑动变阻器（规格为“$ 20\ \Omega\ \ 5\ A $”）、开关、待测电阻各一个，导线若干。

(1)闭合开关前，滑动变阻器的滑片应置于最右(选填“右”或“左”)端。
(2)调节滑动变阻器，当电压表的示数为 $ 2\ V $ 时，电流表的示数如图乙，则电阻 $ R_0 $ 的阻值为4$ \Omega $。
（3）实验中需要多次测量得到几组电压、电流值，再求出电阻的平均值，目的是____________________。
（4）实验结束后，老师提出只使用一只电流表，不使用电压表，也能测量出待测电阻 $ R_x $ 的阻值。同学们设计了如图丙所示的电路图，其中 $ R_0 $ 是已知阻值的定值电阻，电源电压未知。请把下面的实验步骤补充完整。
① 根据所设计的电路图连接实物电路，实验操作如下：
a. 闭合开关 $ S_1 $、$ S_2 $，读出电流表的示数 $ I_1 $；
b. 只闭合开关$S_2$，读出电流表的示数 $ I_2 $。
② 写出待测电阻 $ R_x $ 的表达式。（用已知量和测量量的符号表示）

答案： 23.
(1)右
(2)4
(3)减小误差
(4)只闭合开关$S_2$
