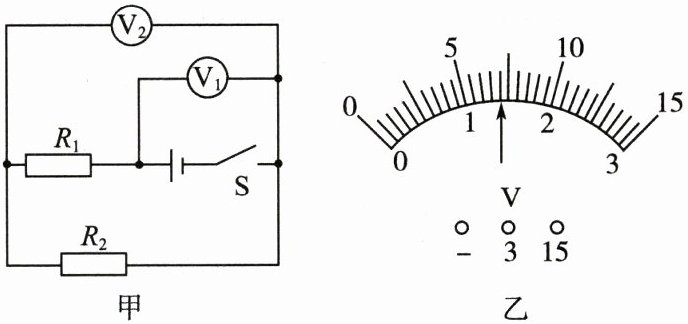

25.（7 分）（2024·江西省赣州于都月考）在如图甲所示的电路中，闭合开关后，两个电压表的指针偏转均如图乙所示，则电阻 $ R_1 $、$ R_2 $ 两端的电压分别为多少？

答案： 25.U₁=5.6 V U₂=1.4 V
解析:由题图可知，开关闭合后，电阻R₁、R₂串联，电压表V₁测电源电压，电压表V₂测R₂两端的电压。
由于串联电路的总电压等于各分电压之和，所以电压表V₁的示数大于电压表V₂的示数，
则电压表V₁选择的是最大测量值为15 V的测量范围，分度值为0.5 V，示数为7 V，即电源电压U=7 V，
电压表V₂选择的是最大测量值为3 V的测量范围，分度值为0.1 V，示数为1.4 V，即R₂两端的电压U₂=1.4 V，
则R₁两端电压为U₁=U - U₂=7 V - 1.4 V=5.6 V。
