《2025年新课程助学丛书物理九年级全一册人教版》

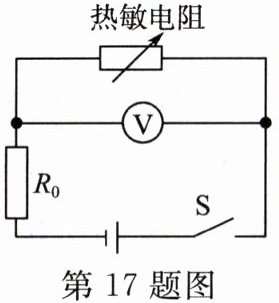

17. 物理老师让同学们利用热敏电阻设计了一种温度监测电路(如下图所示)，热敏电阻与保护电阻 $ R_0 $串联。若所提供的热敏电阻的阻值会随环境温度的升高而减小，则环境温度升高时电路中的电压表的示数变小(选填“变大”“变小”或“不变”)。

答案： 17.串　变小

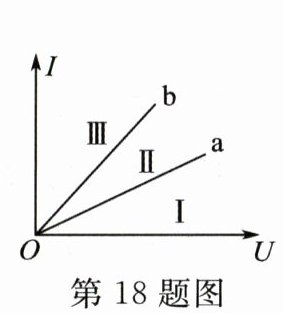

18. 如上图所示，$ a $、$ b $ 分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的 $ I - U $ 图像，$ a $、$ b $ 并联后的电阻的 $ I - U $ 图像在区域Ⅲ(选填“Ⅰ”“Ⅱ”或“Ⅲ”)。

答案： 18.Ⅲ

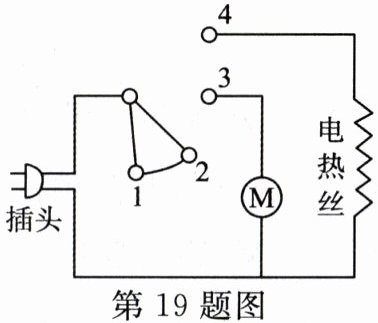

19. 上图是理发用的吹风机的电路图，电热丝产生热，电风扇中的电动机带动叶片旋转用来吹风，在这一电路中，转柄开关位于2、3位置时吹冷风；位于3、4位置时吹热风。(均选填“1、2”“2、3”或“3、4”)

答案： 19.2、3　3、4

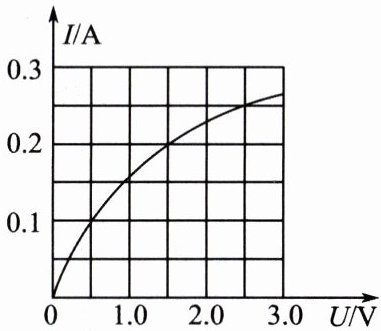

20.(2024·江苏靖江市期末)已知小灯泡 $ L $ 的正常工作电压为 $ 2.5\ V $，通过灯丝的电流与其两端的电压关系如右图所示，则灯泡正常发光时的电阻为10$ \Omega $。把此灯泡与 $ 15\ \Omega $ 的定值电阻并联在电源电压为 $ 1.5\ V $ 的电路中，则并联电路的总电流是0.3$ A $。由图可知灯泡的电阻随温度的升高而变大(选填“变大”“变小”或“不变”)。

答案： 20.10　0.3　变大

21.(8 分)(2025·陕西模拟)图甲是“探究通过导体的电流与电压的关系”的实验电路。已知电源电压恒为 $ 4.5\ V $，$ R $ 为定值电阻，滑动变阻器、电流表、电压表和开关各一个，导线若干。


(1)连接电路时，开关应该处于断开状态。
(2)闭合开关，发现电压表的示数接近 $ 4.5\ V $，电流表指针几乎不偏转，移动滑片 $ P $ 的过程中，两表示数均无变化。已知导线、仪表均完好，且接触良好，则电路中的故障可能是电阻R断路。
(3)排除故障后，正确连接电路进行实验，将滑动变阻器的滑片 $ P $ 逐渐向右移动，发现电压表示数逐渐变大(选填“变大”“变小”或“不变”)。

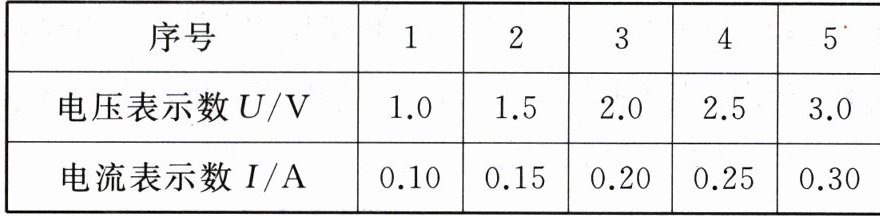

(4)通过调节滑动变阻器的滑片，多次改变定值电阻两端的电压，实验数据记录如上表，根据表中数据描点作出图像，如图乙所示。分析数据和图像可得出结论：当导体电阻一定时，导体中的电流与导体两端的电压成正比。

答案： 21.
(1)断开
(2)电阻R断路
(3)变大
(4)正比
