《2025年新课程助学丛书物理九年级全一册人教版》

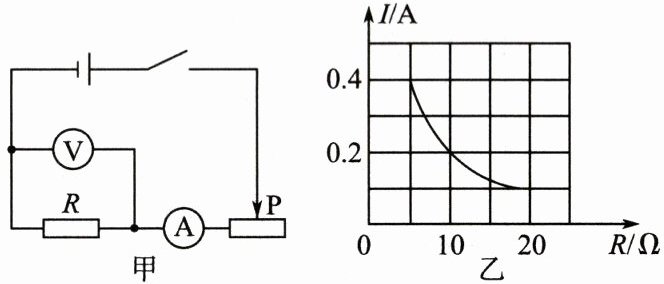

1.(2023·内蒙古赛罕区期中)图甲所示的是研究“通过导体的电流与其电阻的关系”的实验电路图，实验中不断改变 $ R $ 的阻值，得到的 $ I $ 与 $ R $ 的关系图像如图乙所示。下列说法正确的是(B)


A.滑动变阻器的作用是改变定值电阻两端的电压
B.此次实验中电压表的示数为 $ 2\ V $
C.由图像可以得出结论：电压一定时，电阻与电流成反比
D.当定值电阻由 $ 5\ \Omega $ 换成 $ 10\ \Omega $ 时，滑动变阻器的滑片向左滑动

答案： 1.B

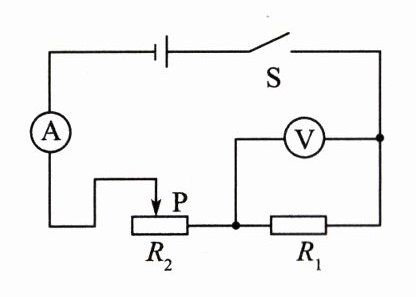

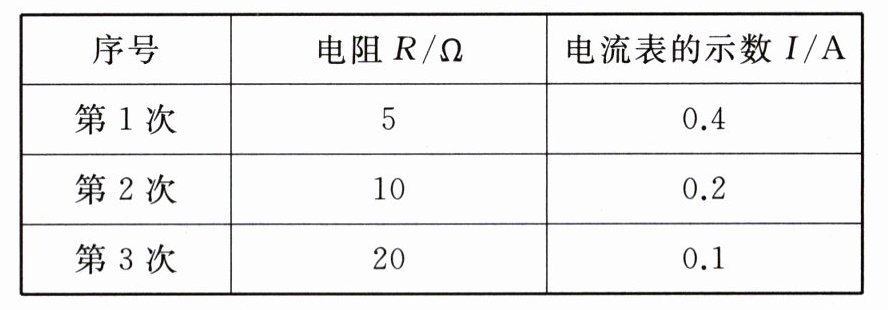

2. 某同学用下图所示的电路探究电流跟电阻的关系，已知电源电压保持 $ 3\ V $ 不变，定值电阻 $ R_1 $ 有 $ 5\ \Omega $、$ 10\ \Omega $、$ 20\ \Omega $ 等规格，实验数据见下表。关于该实验，下列说法错误的是(C)



A.3 次实验中，控制电压表的示数为 $ 2\ V $
B.调节变阻器滑片的过程中，应观察电压表的示数
C.将 $ R_1 $ 由 $ 10\ \Omega $ 换成 $ 20\ \Omega $ 后，应向右适当调节变阻器的滑片
D.正确操作后，通过滑动变阻器的电流在第 1 次实验中最小

答案： 2.C

3.(2024·上海金山区期末)通过大量实验研究，得出电流与电压关系的物理学家是(D)

A.托里拆利
B.库仑
C.安培
D.欧姆

答案： 3.D
