27.（10 分）（2024·广东深圳模拟）阅读材料，回答问题。
彩灯为什么能闪烁

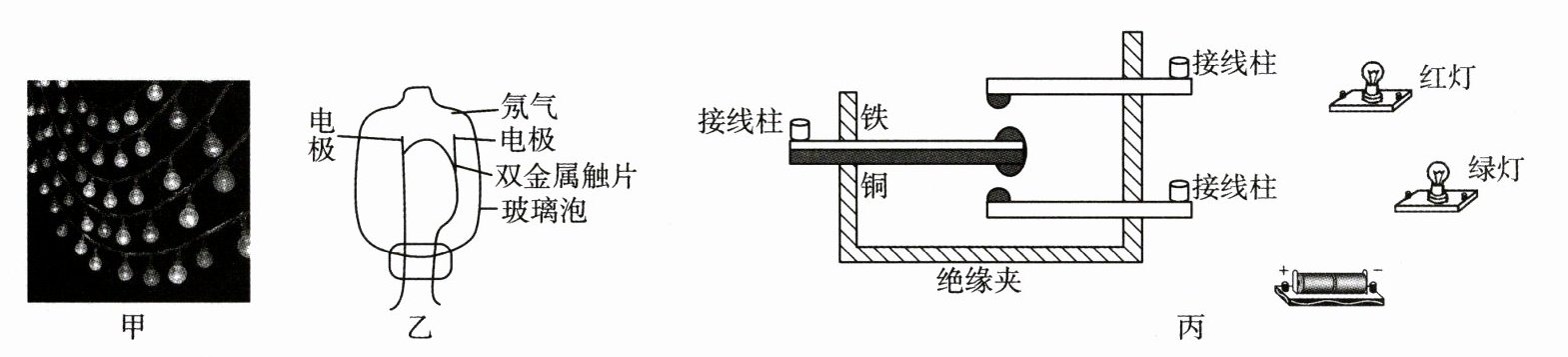

城市道路两侧的树上常有五光十色的彩灯，它们由许多小彩灯串联而成，有些彩灯还会不停地闪烁，如图甲所示。彩灯能闪烁是因为彩灯电路里串联了一只“跳泡”，它会使电路不断通断，引起彩灯一会儿灭一会儿亮。
图乙所示的为“跳泡”的结构图，“跳泡”主要由充有氖气的玻璃泡、双金属触片、两个电极组成。双金属触片是由长和宽相同的铜片和铁片组成的，且两金属片被紧紧地铆在一起，受热时铜片膨胀得比铁片大，双金属触片便向铁片那边弯曲。氖气的导电效果比双金属触片差得多，但通电后的热效应好，易产热。当彩灯电路未接通时，双金属触片与两个电极之间断开；接通电路后，“跳泡”内的电极之间产生了高压可以击穿氖气导电，彩灯发光，同时氖气导电时发热，引起“跳泡”内的双金属触片受热弯曲与两个电极接触，彩灯熄灭，“跳泡”里的氖气不再导电，氖气的温度迅速下降，双金属触片恢复原状导致两电极分离，此刻两电极之间又产生高压而击穿氖气导电，使彩灯发光。如此循环工作，彩灯就会不停地闪烁。

(1)双金属触片在彩灯电路中相当于D。(填选项前的字母)
A. 导线
B. 用电器
C. 电源
D. 开关

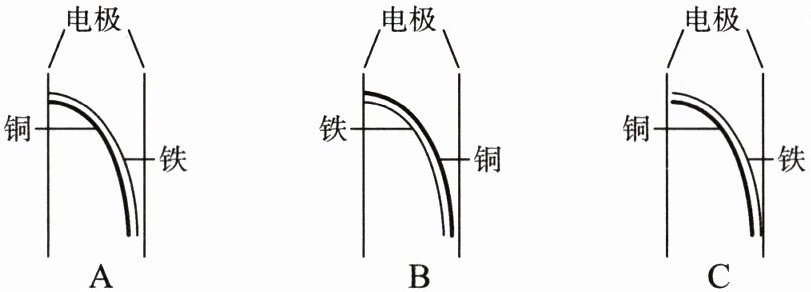

(2)已知铜的热膨胀程度大于铁的热膨胀程度，平直的铜铁双金属片遇热后将向铁(选填“铜”或“铁”)片方向弯曲。下列选项是双金属触片在“跳泡”内的结构示意图，其中合理的是A(填字母)。

（3）双金属触片与两电极接触后，“跳泡”里的氖气不再导电的原因是________________________。
（4）依据双金属触片的性质，小杜想设计双金属触片的温度自动报警电路。设计要求如下：当室温过高时，红灯亮；室温过低时，绿灯亮。请你在图丙中帮小杜连接好电路。

答案：
27.
(1)D
(2)铁 A
(3)双金属片连通两个电极，氖气位置被短路

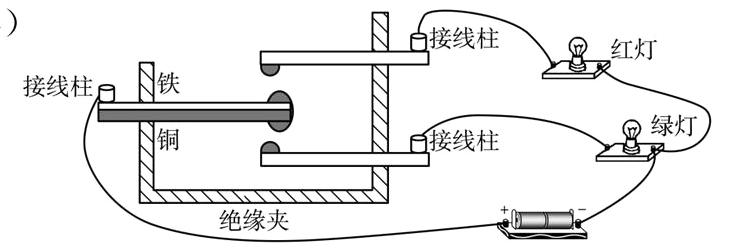

(4)
