16. 如下图所示，照明电路中的电灯突然熄灭，用测电笔测 a、b、c 点，测电笔均发光，测试 d 点不发光，故障是cd 段断路；测电笔发光时，相线、测电笔、人体与大地构成串联电路。

答案： 16.cd 段断路 串

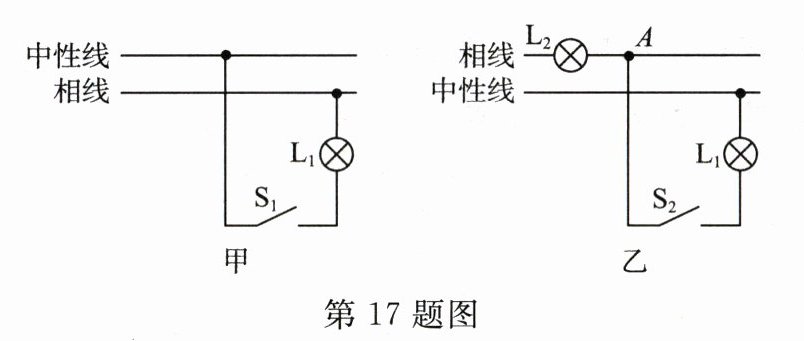

17. 图甲所示的电路中，开关 S₁能(选填“能”或“不能”)实现对灯 L₁ 的控制，该电路存在的安全隐患是易触电。如图乙所示，在进户线的干路上串联一个标有“220 V 44 W”字样的灯 L₂，只闭合开关 S₂ 时发现 L₁ 不亮，L₂ 正常发光，说明 L₁ 所在支路短路；若此时用测电笔接触 A 点，则氖管不会(选填“会”或“不会”)发光。

答案： 17.能 易触电 短路 不会

18. 雯雯家有一个规格为“220 V 1 500 W”的用电器，则该用电器可能是电热水壶(选填“液晶电视”或“电热水壶”)；右图所示的家庭电路中，闭合开关 S，电灯发光，用测电笔接触 A 点，氖管不会(选填“会”或“不会”)发光；若断开开关 S，则站在地面上的人用手接触电路中的 B 点不会(选填“会”或“不会”)触电。

答案： 18.电热水壶 不会 不会

19. (2023·湖南中考)雷电是大气中一种剧烈的放电现象，某次雷电释放了 2.1×10⁹ J 的能量，若这些能量全部被水吸收，可使质量为1×10⁴ kg 的水从 0℃升高到 50℃。为了防雷，高大建筑物顶端都装有避雷针。[c₁=4.2×10³ J/(kg·℃)]

答案： 19.1×10⁴ 避雷针

20. 电热水壶的结构如下图所示。当电热水壶接入电路中时，图中的 a 端应当与相线相连，b 端应当与中性线相连，c 端应当与保护线相连。(均选填“保护线”“中性线”或“相线”)

答案： 20.相线 中性线 保护线
