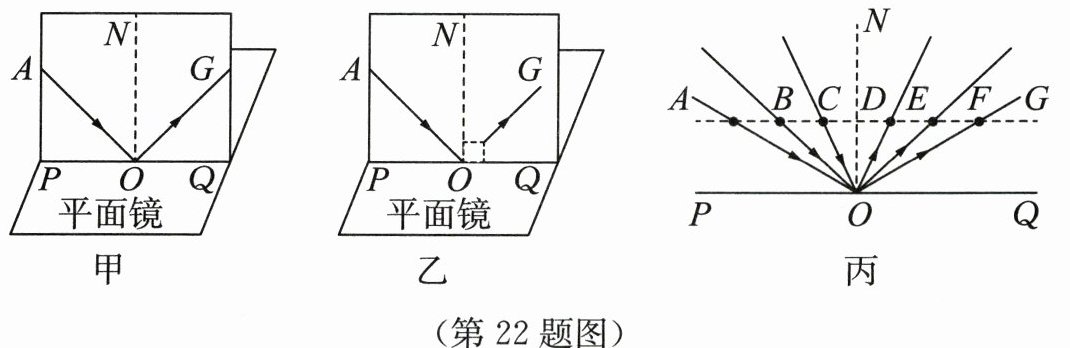

22.(7分)小明利用如图甲所示的实验装置探究光的反射规律.

(1)如图甲所示,把白色硬纸板放在平面镜上且与镜面保持垂直,用激光笔让一束光紧贴着左侧硬纸板射到平面镜上,由于光在纸板上发生了漫反射,所以能显示光的径迹.
(2)如图乙所示,将右侧纸板沿虚线剪开一个小门,将小门沿法线ON前后翻折,发现在小门上看不到反射光线,右侧其余纸板有(选填"有"或"没有")反射光,这说明了反射光线、入射光线和法线在同一平面内.将硬纸板向纸面内倾斜,让入射光线仍贴着硬纸板沿AO方向射向镜面,此时反射光线将在纸板前方(选填"在纸板前方""在纸板上"或"被纸板挡住").
(3)经多次实验,在纸板上画出入射光线和对应的反射光线后,利用刻度尺在白纸板上作了一条平行于平面镜的直线,A、B、C、E、F、G、D是直线与各入射光线、反射光线、法线的交点,如图丙所示,测量发现:AD= GD,BD= FD,CD= ED.这样的发现能(选填"能"或"不能")得到"反射角等于入射角"的结论.
(4)学了光的知识后,小明想到自行车的尾灯(图丁)本身并不发光,但是夜晚当汽车的灯光无论从哪个方向照在它上面时,它都能将光反射回去,以引起汽车驾驶员的注意,经了解它是由许多角反射器组成的反光装置,则角反射器是由B组成.

A.一个平面镜
B.两个相互垂直的平面镜
C.三个相互垂直的平面镜

答案： 22.（1）垂直；漫反射
（2）有；反射光线、入射光线和法线在同一平面内；在纸板前方
（3）能
（4）B
