24.(9分)阅读短文,回答问题.
综合实践活动——设计和制作广告投影灯
【任务要求】通过凸透镜将图标上的彩色图案呈现在地面上,如图甲所示.要求:投影直径30～50 cm,同时能使地面上像的颜色与彩色图标的颜色尽可能相同.由于图标本身不发光,需要光源照射到图标上.
【设计与实施】
任务一:查阅资料.同学们通过查阅资料,知道了投影比是投影仪的一个重要参数,其大小等于投影距离和画面宽度之比.投影距离是指投影仪与投影屏幕之间的实际距离,常见的投影比有4:3、16:9和16:10等.
任务二:测量凸透镜焦距.如图乙所示,让太阳光依次通过多个带孔的挡板,得到平行光后照射到凸透镜上,找到透镜焦点,测出焦距.
任务三:制作与实施.同学们将光源、透镜和图标固定安装在黑盒子中,打开光源,在墙壁上进行测试,此时测得墙壁上的投影图像直径约为45 cm.在使用过程中,只改变投影灯到墙壁的距离,投影图像直径在20～65 cm发生改变.

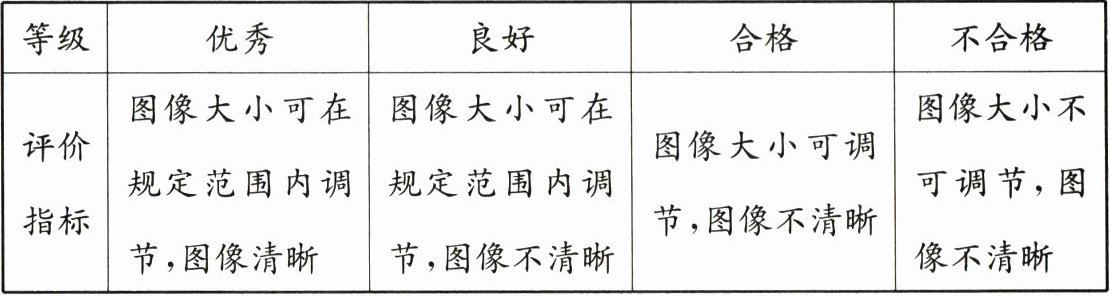

【交流与评价】如表所示是任务三的部分评价指标,根据评价表对活动进行评价.
|等级|优秀|良好|合格|不合格|
|评价指标|图像大小可在规定范围内调节,图像清晰|图像大小可在规定范围内调节,图像不清晰|图像大小可调节,图像不清晰|图像大小不可调节,图像不清晰|


(1)关于设计广告投影灯的实践活动,下列说法不正确的是______.
A.相同投影距离,投影比越大,投射画面的宽度越大
B.图标应使用透明材料制作
C.测试时镜头远离墙面,投影直径变大
D.图标到镜头的距离应小于2倍焦距
(2)如图丙所示,光源应摆放在位置______(选填"①"或"②"),光源应选择使用______(选填"白光"或"单色光").
(3)同学发现地面上的投影图像如图丁所示,小明认为是图标破损,小华认为是凸透镜破损.你支持______的观点,理由是______.
(4)根据评价表中的指标对任务三的结果进行评价,你的评价等级为______,依据是______.进一步给出优化建议:______.
(1)关于设计广告投影灯的实践活动,下列说法不正确的是A.
(2)如图丙所示,光源应摆放在位置①(选填"①"或"②"),光源应选择使用白光(选填"白光"或"单色光").
(3)同学发现地面上的投影图像如图丁所示,小明认为是图标破损,小华认为是凸透镜破损.你支持小明的观点,理由是凸透镜破损时，像依然完整（只是亮度变暗），而图标破损会导致像的对应部分缺失.
(4)根据评价表中的指标对任务三的结果进行评价,你的评价等级为优秀,依据是图像大小可在规定范围内调节（45cm在30-50cm，且调节投影灯到墙壁距离时可使直径在30-50cm范围内变化），图像清晰.进一步给出优化建议:固定图标与凸透镜的位置，确保物距在一倍焦距和二倍焦距之间.

答案：
(1) A
(2) ①；白光
(3) 小明；凸透镜破损时，像依然完整（只是亮度变暗），而图标破损会导致像的对应部分缺失
(4) 优秀；图像大小可在规定范围内调节（45cm在30-50cm，且调节投影灯到墙壁距离时可使直径在30-50cm范围内变化），图像清晰；优化建议：固定图标与凸透镜的位置，确保物距在一倍焦距和二倍焦距之间
