《2025年自我提升与评价八年级物理上册苏科版》

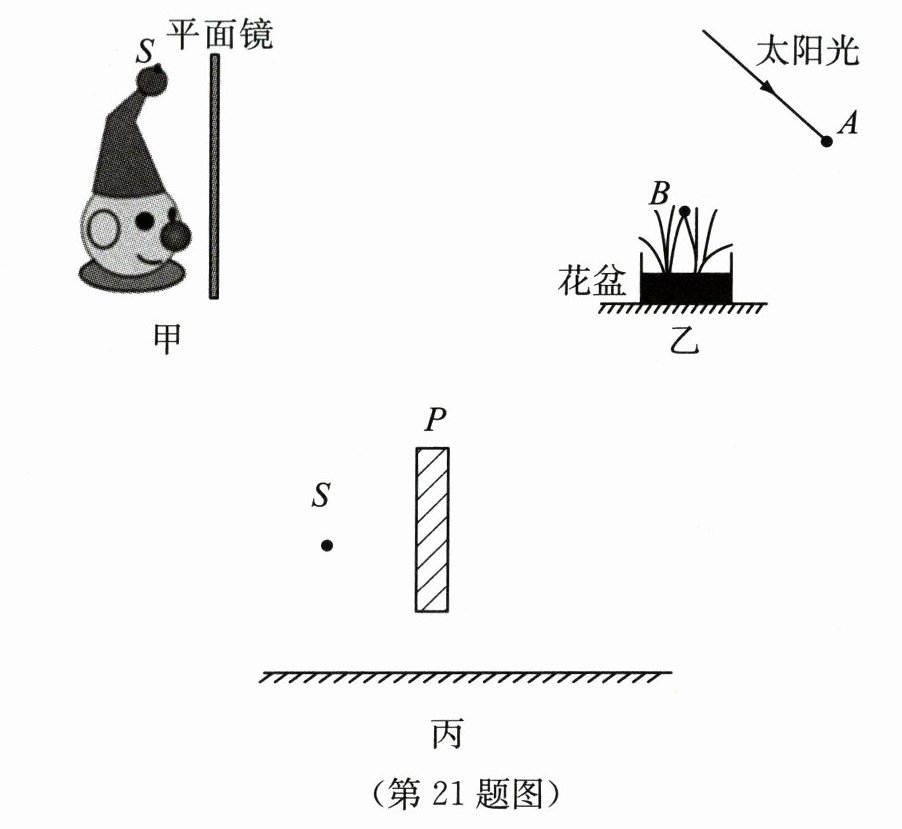

21. (8分)(1) 如图甲所示,画出小丑帽子顶点S反射的光线经平面镜反射后,进入小丑眼睛的光路图(画出进入一只眼睛的光线即可,保留作图痕迹)。
(2) 小宇的妈妈喜欢在家中养花,为了使客厅里花盆中的花能茁壮成长,小宇想让室外太阳光照射到盆中花上的B处,如图乙所示。请你在图乙中把光路补充完整并画出过点A放置的平面镜。
(3) 如图丙所示,平面镜上方有一竖直挡板P,在挡板左侧有一个发光点S,在图丙中画出人眼在挡板右方能看到S的像的范围。

答案： （1）过镜面作出点$S$的对称点$S'$，即为点光源$S$在平面镜中的像；连接$S'A$与镜面交于$O$点，$OA$为入射光线（或连接$S$与入射点并延长，得到入射光线，$SO$为入射光线），如图：
（2）连接入射点与入射光线和反射光线的交点，即反射光线的反向延长线与入射光线的交点的连线，作出角平分线，即为法线，再作法线的垂线，即为平面镜； 连接入射点与入射光线和反射光线的交点（或反射光线上一点与入射光线上一点并连接，与交点相连），作出角平分线，即法线，垂直法线画出平面镜，如图：
（3）先将光点$S$与平面镜左右两侧端点相连（或连接$S$与平面镜两端并延长），交平面镜右方上下两点，将这两点与$S$的虚像（$S$关于平面镜对称点）相连，即为人眼在挡板右方能看到$S$的像的范围，如图：
（各图作图痕迹符合规范即可 ）

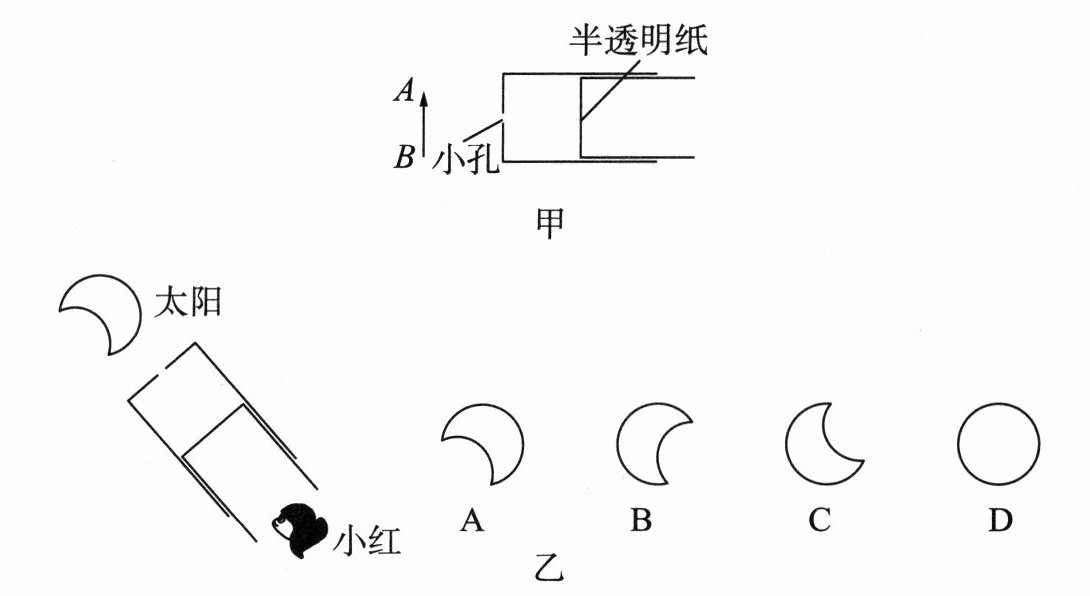

22. (9分)小红把一个一端蒙上半透明纸、一端开口的圆纸筒,插入另一个底端开一个小孔的圆纸筒中,进行小孔成像实验。

(1)请在图甲中半透明纸上作出蜡烛AB成像A'B'的光路图(像上标明A'和B')。
(2)小孔成的像是______(选填“倒立”或“正立”)的实像,可以用光的______解释,所成的像与小孔形状______关。
(3)蜡烛和小孔的位置固定,半透明纸离小孔越远,纸上成的像就越______(选填“大”或“小”)；半透明纸和小孔的位置固定,蜡烛离小孔越远,纸上成的像就越______(选填“大”或“小”)。
(4)夏季,出现了日食奇观。小红借助小孔成像实验装置对“”形太阳进行观察,如图乙所示,则她在半透明纸上看到像的形状是______(选填“A”“B”“C”或“D”)。

(1) （画图：从A点作通过小孔的光线交于半透明纸下方为A'，从B点作通过小孔的光线交于半透明纸上方为B'，连接A'B'）
(2)小孔成的像是倒立(选填“倒立”或“正立”)的实像,可以用光的直线传播解释,所成的像与小孔形状无关。
(3)蜡烛和小孔的位置固定,半透明纸离小孔越远,纸上成的像就越大(选填“大”或“小”)；半透明纸和小孔的位置固定,蜡烛离小孔越远,纸上成的像就越小(选填“大”或“小”)。
(4)夏季,出现了日食奇观。小红借助小孔成像实验装置对“”形太阳进行观察,如图乙所示,则她在半透明纸上看到像的形状是C(选填“A”“B”“C”或“D”)。

答案：
(1) （画图：从A点作通过小孔的光线交于半透明纸下方为A'，从B点作通过小孔的光线交于半透明纸上方为B'，连接A'B'）
(2) 倒立；直线传播；无
(3) 大；小
(4) C
